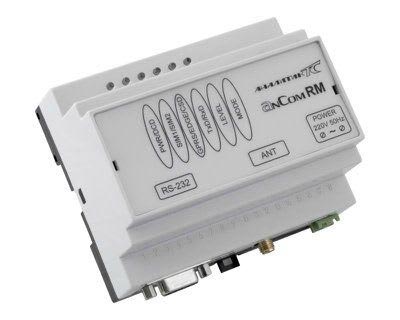

AnCom RM /D133 /030 GSM модем

Дистанционная модернизация встроенного ПО у пользователя, Крепление на DIN рейку

Индустриальный GSM GPRS EDGE модем AnCom RM/D предназначен для обеспечения надежной, устойчивой и безопасной M2M связи в индустриальных территориально распределенных системах с высокими требованиями к надежности канала передачи данных. GSM GPRS EDGE модемы AnCom RM/D, работающие в сотовых сетях связи, нашли широкое применение в системах: коммерческого учета энергоресурсов (AСКУЭ и АСКУПЭ – газ, вода, тепло, электроэнергия), в системах управления технологическим процессом (АСУТП – управление резервным электропитанием, скважинами, насосами и тп), мониторинга окружающей среды, управления уличным освещением, контроля состояния инженерных сооружений, мониторинга транспорта, охраны зданий и территорий.При использовании GSM GPRS EDGE модемов AnCom RM/D совместно с коммуникационным сервером AnCom Server RM обеспечивается законченное решение: GPRS/EDGE канал передачи данных AnCom Области применения

Модем AnCom RM/D133/030, выполнен на базе модуля Wavecom Q2406, оптимизирован для беспроводных GSM/GPRS систем передачи. Способен работать в GSM-диапазоне и позволяет передавать голосовые сообщения, данные, факсы и SMS. Предназначен для обеспечения надежной, устойчивой и безопасной М2М связи в индустриальных территориально распределенных системах с высокими требованиями к надежности канала передачи данных. Отличительная особенность модема AnCom RM/D133/030: дополнительный интерфейс RS-232, напряжение питания 220В и комплект технологического ПО для настройки. Данная модель модема не предусматривает наличие СИУ(система измерения и управления).

Модемы AnCom RM /D поддерживают следующие режимы работы: Socket - радиоудлинитель RS-232C и/или RS-485: прозрачный GPRS/EDGE канал передачи данных между интерфейсами двух модемов; протокол TCP/IP или UDP; IP-адреса: локальные статические или публичные динамические (обмен текущими IP-адресами через FTP сервер); CSD – радиоудлинитель RS-232C и/или RS-485: прозрачный CSD канал передачи данных между интерфейсами двух модемов; протокол V.110 или V.32; канал связи без разрывов пакетов, c задержкой в канале менее 0,5с и временем установления соединения менее 1с; Internet_CSD – элемент глобальных систем мониторинга и управления удаленными объектами с центрального узла: постоянная связь со всеми объектами; модем в режиме Client (любые типы IP-адресов), центральный узел Server (статический, публичный IP-адрес); прозрачный GPRS/EDGE канал передачи между интерфейсами RS-232C/RS-485 модемов и серверным ПО пользователя на центральном узле; дополнительный CSD-канал для удаленной настройки модемов и резервирования канала передачи данных. Internet_CSD Server – элемент глобальных систем мониторинга и управления удаленными объектами с центрального узла: постоянная связь со всеми объектами; модем в режиме Server (статический, локальный IP-адреса), центральный узел или несколько узлов Client (IP-адрес в области адресов модемов); прозрачный GPRS/EDGE канал передачи между интерфейсами RS-232C/RS-485 модемов и ПО пользователя на центральном узле; дополнительный CSD-канал для удаленной настройки модемов и резервирования канала передачи данных. WaitCall_mode – элемент глобальных систем мониторинга и управления удаленными объектами с центрального узла с установлением связи со всеми объектами на базе GPRS/EDGE – по отклоненному звонку: ожидание звонка и анализ номера звонящего (должен быть в списке разрешенных номеров); модем в режиме Client (любые типы IP-адресов), центральный узел Server (статический, публичный IP-адрес); по звонку модем перезагружается (без снятия трубки) и открывает GPRS/EDGE сессию в режиме работы с публичными локальными адресами; прозрачный GPRS/EDGE канал передачи между интерфейсами RS-232C/RS-485 модемов и серверным ПО пользователя на центральном узле; резервирование по CSD каналу не производится.

Модем AnCom RM/D133/030 нашел широкое применение в системах: коммерческого учета энергоресурсов (газ, вода, тепло, электроэнергия), в системах управления резервным электропитанием, управления скважинами и насосами, мониторинга окружающей среды, управления уличным освещением, контроля состояния инженерных сооружений, мониторинга транспорта, охраны зданий и территорий.

Функциональные особенности AnCom RM /D133 /030

• PRS/EDGE-канал: протоколы TCP/IP и UDP для устройств, критичных к разрыву принимаемых пакетов данных, например, использующих протокол Modbus
• CSD-канал: протокол V.110 для систем, критичных к времени доставки данных
• SMS-информирование при возникновении "событий" на дискретных входах СИУ
• Резервирование канала передачи - два держателя SIM-карт со встроенной программной поддержкой автоматического переключения между ними
• Резервирование IP-адреса диспетчерского пункта - автоматическое переключение на другой IP-адрес при отсутствии связи на актуальном IP
• Любые IP-адреса: статические / динамические, локальные/публичные
• Автоматическое установление соединения после включения/восстановления питания
• Независимый сторожевой таймер
• Буферы данных для систем с «трехпроводным» интерфейсом (RxD и TxD)
• Устойчивая работа в непрерывном и необслуживаемом режимах
• Светодиодная индикация уровня GSM-сигнала, передаваемых данных, режима работы и процесса установления соединения
• Встроенный протокол ATSWP, обеспечивающий «склеивание» пакетов на стороне приёма, удаленное конфигурирование модемов, маршрутизацию независимых потоков данных для комбинации интерфейсов, прозрачный «PING» контроль соединения
• Встроенная система измерения и управления (СИУ) - 3 выхода и 8 универсальных аналоговых/цифровых входов, обеспечивающих автоматическую передачу информации об изменениях своего состояния через CSD/GPRS/EDGE-канал или посредством SMS
• Встроенный датчик температуры
• Технологическое ПО в комплекте поставки: настройка, тестирование, удаленное конфигурирование, TCP/IP шлюз, локальный и удаленный контроль радио обстановки в точке установки модема, взаимодействие с Системой измерения и управления (СИУ) и т.п.
• Server RM – коммуникационный TCP-сервер. Связующее звено между модемами AnCom RM/D и функциональным программным обеспечением. Поддерживает идентификаторы и протокол ATSWP
• Встроенный конвертор Modbus RTU <=> Modbus TCP; доступ к портам СИУ по протоколу Modbus
• Дистанционная модернизация встроенного ПО у пользователя
• Крепление на DIN рейку
• SMA-F соединитель для внешней антенны
• Два держателя SIM-карт
• Светодиодная индикация режимов работы

Технические характеристики AnCom RM /D133 /030

Комплект поставки AnCom RM /D133 /030

• Модем
• Руководство по эксплуатации
• Упаковка
