Сотовые радиомодули iRZ

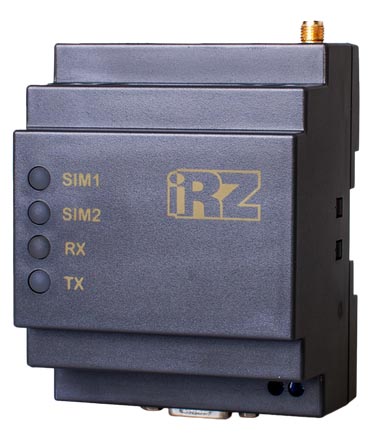

GSM/GPRS-модем IRZ ATM21.А

две SIM-карты для резервирования услуг, предоставляемых операторами связи, возможность одновременной работы с двумя интерфейсами (RS232 и RS485)

GSM/GPRS-модем IRZ ATM21.А

Беспроводной GSM/GPRS-модем IRZ ATM21A обеспечивает передачу данных в сети GPRS по стеку протоколов TCP/IP. Модем ATM21 A автоматически подключается к сети GPRS и устанавливают соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232.

IRZ ATM 21.A двухдиапазонный (900/1800 МГц) GSM/GPRS-модем предназначен для приема и передачи данных по сетям сотовой связи. Модем ATM21.A поддерживает GPRS (класс 10) и стек протоколов TCP/IP.

IRZ ATM21-A модем оснащен сторожевым таймером, реализованным на отдельной микросхеме, что даёт возможность полного отключения питания GSM-модуля при перезапуске устройства. Модем IRZ ATM21 A отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Устройство IRZ АТМ21.А поддерживает все основные коммуникационные функции: передачу данных по технологиям CSD и GPRS, приём и передачу факсов и SMS-сообщений. Модем IRZ ATM21 A управляются стандартными АТ-командами. Для отслеживания статуса соединения и передачи данных модем оборудован светодиодными индикаторами.

IRZ ATM21-A - GSM/GPRS-модем для коммерческого учета ресурсов серии ATM с режимом работы TCP/IP-to-COM, одновременной работой по интерфейсам RS485/RS232, выводами GPIO.

Модемы серии АТМx протестированы с электросчетчиками:

Меркурий 230, Миртек 1-РУ, Миртек 3-РУ, ПСЧ 3А-06, ПСЧ 3ТА-07, ПСЧ 4ТМ-05М, СЭТ 4ТМ.02М,Энергомера СЕ303, Нева МТ 313, Вектор-3 АRT2, Вектор-100, Вектор-300, ЦЭ 2727А Е4ОР, ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)

Модемы серии АТМx протестированы с теплосчетчиками:

Теплоком ВКТ7, Логика СПТ 942, Логика СПТ 943, Логика СПТ 961, Промприбор ТМК-Н120, Промприбор ТМК-Н130, Взлет ТСРВ-033, Взлет ТСР-024-М, Эльф-04, Карат-307 Термотроник ТВ7, ТБН Энергосервис КМ-5.

Функциональные особенности беспроводного модема ATM21.A

  • прозрачный режим TCP/IP-to-COM
  • возможность одновременной работы с 5-ю соединениями
  • возможность одновременной работы в режимах «клиент» и «сервер»
  • возможность одновременной работы с двумя интерфейсами (RS232 и RS485)
  • возможность работы с резервным IP-адресом сервера или резервным сервером
  • возможность резервной работы через CSD
  • две SIM-карты для резервирования услуг, предоставляемых операторами связи
  • отправка SMS-сообщения на заданный номер при потере соединения с сервером
  • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
  • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
  • интерфейсы RS485 и RS232, 3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования
  • управление внешними входами/выходами по SMS-командам или через Интернет
  • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
  • простота настройки множества модемов со сходными параметрами через программу ATM Control
  • поддержка работы со специализированным серверным программным обеспечением iRZ Collector
  • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
  • устойчивость к сбоям при обновлении встроенного программного обеспечения
  • корпус с креплением на DIN-рейку.

Технические характеристики модели IRZ ATM 21.A

Модель ATM21 A
Диапазон рабочих частот
  • 850/900/1800/1900 МГц
  • Выходная мощность передатчика
  • На частоте 850/900 МГц — 2 Вт
  • На частоте 1800/1900 МГц — 1 Вт
  • Технологии передачи данных
  • GPRS
  • CSD
  • SMS
  • USSD
  • Характеристики аппаратной части
  • Количество SIM-карт — 2
  • Micro-USB для настройки и протоколирования работы модема
  • Количество последовательных интерфейсов – 2 (RS232 и RS485)
  • Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)
  • Разъёмы и интерфейсы
  • 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)
  • Разъем DB9-F (интерфейс RS232)
  • Разъем Micro-USB (интерфейс USB 2.0)
  • Разъем SMA-F для подключения GSM-антенны
  • Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)
  • Физические характеристики
  • Пластиковый корпус с креплением на DIN-рейку
  • Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
  • Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
  • Вес изделия — не более 150 гр.
  • Диапазон рабочих температур: от –40°С до +70°С
  • Диапазон температур хранения: от –40°С до +85°С
  • Допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С
  • Комплект поставки устройства IRZ ATM21A

    • GSM модем IRZ ATM21.A
    • Упаковка
    Запросить цену и наличие
