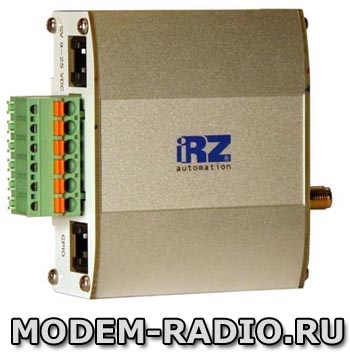

Промышленный радиомодуль IRZ TC 65i-485GI

Разъём для подключения питания и к управляющему устройству, протокол обмена RS485

Промышленный радиомодуль IRZ TC 65 i-485 GI

IRZ TC 65 i-485GI модемное устройство — конструктивно законченный GSM модем, предназначенный для приема и передачи данных, текстовых сообщений и факсов. Отлично приспособлен для промышленных приложений — телеметрии, беспроводного сбора данных с датчиков, дистанционного наблюдения и сигнализирования. Наряду с этим, модем оснащен интеллектуальным сторожевым таймером.

Промышленный радиомодуль TC 65i-485 GI собран на основе GSM модуля Cinterion TC65i. Управление осуществляется стандартными AT-командами. Приемо-передающее устройство IRZ TC 65 i-485 GI оборудовано светодиодами, позволяющими отслеживать статус соединения.

IRZ TC65i 485GI сотовый радиотерминал предназначен для обмена данными по сети сотовой связи GSM 850/900/1800/1900 MГц. GSM радиомодем TC 65i-485 GI обеспечивает передачу данных по каналу GPRS со скоростью до 85,6 кбит/с на приеме и до 42,8 кбит/с на передаче, через CSD со скоростью до 14,4 кбит/с, а также при помощи SMS-сообщений.

Функциональные свойства цифрового модема ИРЗ TC65i-485GI

  • отслеживание и индикация аварийных ситуаций;
  • набор вариантов перезапуска;
  • отслеживание зависания;
  • спящий режим.

Радиотерминал IRZ TC65i-485 GI представляет собой компактный приемопередатчик, выполненный в прочном и лёгком алюминиевом корпусе. В индустриальном модеме IRZ TC 65i-485GI используется разъём для подключения питания и к управляющему устройству, протокол обмена RS485. Для индикации режима работы или возникновения аварийной ситуации используются два светодиода.

В устройстве дистанционного сбора/передачи информации предусмотрено несколько вариантов сторожевых таймеров:

  • встроенный сторожевой таймер в управляющем микроконтроллере. Проверка на зависание ПО самого микроконтроллера. Всегда включена, отключить нельзя;
  • периодическая проверка управляющим микроконтроллером на зависание GSM модуля (java-приложения). Интервал может быть задан пользователем в диапазоне от 1 до 255 минут с шагом 1 минута. Принцип его работы состоит в следующем: управляющий микроконтроллер периодически на второй ком-порт модуля (UART1) подает команду “at” (скорость 115200, 8-N-1), и ждет ответа: “at”, потом “OK”. Также после каждой команды должно быть \r=CR \n=LF. То есть ответ должен быть аналогичен ответу модуля без java-приложения, с включенным эхом. В случае неполучения ответа GSM модуль перезапускается, питание модуля отключается. Активировать или отключить данную функцию можно в “режиме меню”. По умолчанию данная функция выключена. Примечание: java-приложение может забирать этот ком-порт, что будет приводить к постоянным перезагрузкам модуля (при активированной этой функции).
  • безусловный перезапуск GSM модуля IRZ TC 65 i-485 GI через заданный пользователем интервал времени. По умолчанию данная функция выключена. Интервал времени можно задать от 1 часа до 255 с шагом 1 час. Принцип его работы состоит в следующем: управляющий микроконтроллер через заданный интервал времени перезапускает GSM модуль, питание модуля отключается. Управление данной функцией осуществляется в “режиме меню”.

Режим меню предназначен для изменения параметров беспроводного GSM терминала IRZ TC65i-485GI и просмотра статистики. В режиме меню питание устройства отключается, после выхода происходит автоматический запуск. Перейти в режим меню можно из рабочего режима. Перед началом подключите модем к компьютеру (скорость 115200 бит/сек, 8-N-1), подайте питание на модем, запустите Hyper Terminal или аналогичную программу для общения с модемом. Достав SIM-лоток (нажав на кнопку извлечения SIM-лотка), модем перейдет в режим меню.

Главной особенностью этого российского приемопередатчика IRZ TC 65i-485 GI является наличие помехоустойчивого интерфейса RS-485 (передача данных производится по витой паре).

Цифровой радиотерминал IRZ TC65i-485 GI отлично подойдет для решения различных задач M2M - телеметрии, дистанционном управлении, беспроводном сборе данных с датчиков и др. Кроме всего вышеперечисленного его отличает более низкая цена по сравнению с аналогами, имеющимися на рынке.

Технические характеристики сотового радиомодема IRZ TC 65 i-485GI

Модель IRZ TC 65i-485GI
Диапазон связи GSM 900
GSM 1800
GSM 1900
GSM 850
Температурные режимы Диапазон рабочих температур: -30 +65 °C
Питание Диапазон напряжение питания: 9-27 V
Ток потребления: при напряжении питания +12 В — 400mA, при напряжении питания +24 В — 200mA
Вес нетто 0.13 кг
Габариты изделия (ШхВхГ) 76х85х30 мм
Интерфейсы
Тип антенного разъема FME-male
Количество SIM-слотов 1
Сторожевой таймер Реализована функция перезагрузки по таймеру
Другие интерфейсы Разъём RJ11 для подключения питания, 2 ключа на «землю» и 2 ADC;
Разъём RJ11 — 4 GPIO. +5V.
Разрывной клеммный коннектор для подключения коммуникационного кабеля (RS-485 и питания);
Разъём SMA для подключения антенны GSM;
Язык программного интерфейса (меню) Java
Аппаратные средства
Процессор GSM модуль Cinterion TC65i
Память ОЗУ: 400 кБ RAM
Flash-память: 1.7 Мб Flash
Передача данных
SMS SMS: MT, MO, CB, режимы Текст и PDU
Скорость CSD 14 kbit/s
GPRS Class Class B
GPRS Multislot Class Class 12
Опции передачи данных USSD
Факс Group 3 Class 1
Опции М2М TCP/IP stack
АТ-команды TCP/IP стек, доступный через AT-команды
Java открытая платформа разработки приложений Java
Опции М2М TCP/IP stack

Комплект поставки GSM модема TC65i-485GI

  • Индустриальный модуль IRZ TC65i 485GI
  • Руководство по эксплуатации
  • Заводская коробка
