Сотовые радиомодули iRZ

ATM 2-232 беспроводная модель радиомодема

Прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством

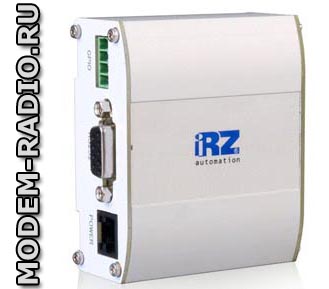

iRZ ATM2 232 беспроводная модель радиомодема

Предлагаем новый беспроводной терминал iRZ ATM2-232, который в автоматическом режиме (без ввода специальных AT-команд) устанавливает и поддерживает соединение с указанным в его настройках сервером. Настройка, обновление встроенного программного обеспечения и тестирование модели ИРЗ АТМ2-232 выполняется в программе с графическим интерфейсом через интерфейс Mini USB модема.

Промышленный модуль АТМ2-232 автоматически подключается к сети GPRS и устанавливает соединение с заданным сервером. Радиомодем iRZ АТМ2-232 обеспечивает прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к приемо-передающему устройству iRZ ATM2-232 по интерфейсу RS232. Программное обеспечение, используемое в диспетчерском центре для опроса внешних устройств. При использовании сервера iRZ Collector никаких особенных требований к данному программному обеспечению не предъявляется — оно является клиентом в терминах клиент-серверной модели взаимодействия. Стороннее программное обеспечение лишь должно быть способно подключаться к серверу по TCP/IP- или COM-соединению. Модем iRZ ATM 2-232 отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

В промышленном радиотерминале ATM 2-232 предусмотрено использование двух SIM-карт, что обеспечивает резервирование операторов связи. Поддерживается переключение на резервный сервер при потере соединения с основным. Переключение между серверами также возможно по сигналу с внешних выводов модема. GSM устройство ИРЗ АТМ2-232 может работать как с обычным сервером, так и со специализированным сервером iRZ Collector. Сервер iRZ Collector обеспечивает прозрачную передачу данных между сторонним программным обеспечением, выступающим в качестве клиента2, и модемами, которые также являются клиентами и не имеют внешних IP-адресов. Сервер iRZ Collector поддерживает дополнительное резервирование каналов связи.

Индустриальный сотовый радиомодем iRZ ATM 2-232 имеет дополнительные выводы (GPIO) для контроля и управления внешними устройствами. Состояние выводов может изменяться по входящим SMS-командам. Кроме того, модем может отправлять SMS-сообщения при изменении уровня сигнала на определенных выводах, что позволяет удаленно управлять модемом и контролировать внешние устройства. В процессе своей работы модуль АТМ2-232 GSM сети в реальном времени выводит сообщения в лог (по USB-интерфейсу). Для просмотра и анализа лога на ПК используйте любую терминальную программу или вкладку Тест программы настройки ATM Control. Цифровое модемное устройство iRZ ATM2-232 отслеживает зависание GSM-модуля и обеспечивает его дополнительную перезагрузку по сигналу от настраиваемого сторожевого таймера. Терминал работает в широком диапазоне входных напряжений питания и температур.

Радиопередатчик GSM стандарта ATM 2-232 ориентирован на применение в системах учета энергоресурсов, системах удаленного мониторинга, системах сбора данных и управления технологическими процессами, а также в платежных терминалах, телеметрии и сигнализации.

Основные преимущества беспроводного радиотерминала iRZ ATM2 232

  • Автоматическая установка GPRS-соединения
  • Резервирование операторов и Интернет-провайдеров
  • Удаленный мониторинг, настройка и обновление ПО

Функциональные возможности модели АТМ2-232

  • прозрачный режим TCP/IP-to-COM
  • возможность работы с резервным IP-адресом сервера или резервным сервером
  • работа с двумя SIM-картами
  • отправка SMS-сообщения на заданный номер при потере соединения с сервером
  • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
  • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
  • интерфейс RS232 и три GPIO (в том числе силовой выход до 500 мА с возможностью питания стороннего оборудования)
  • управление внешними выводами по SMS-командам
  • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
  • простота настройки множества модемов со сходными параметрами
  • поддержка работы с серверным программным обеспечением iRZ Collector
  • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
  • устойчивость к сбоям при обновлении встроенного программного обеспечения
  • широкий диапазон рабочих температур
  • компактный корпус с возможностью крепления на DIN-рейку

Новинка iRZ АТМ2-232 ориентирована на применение в системах учета энергоресурсов, системах удаленного мониторинга, системах сбора данных и управления технологическими процессами, а также в платежных терминалах, телеметрии и сигнализации.

Технические характеристики цифрового радиотерминала ATM 2-232

Модель iRZ ATM 2-232
Диапазон связи GSM 850
GSM 900
GSM 1800
GSM 1900
Габариты изделия (ШхВхГ) 77 x 76 x 30 mm
Вес нетто 0.12 kg
Температурные режимы
  • диапазон рабочих температур — от -40°С до +65°C
  • Допустимая влажность — сохраняется работоспособность при относительной влажности не более 80% при температуре 25°С
Питание
  • напряжение питания от 7 до 40 В (постоянный ток);
  • ток потребления в режиме GPRS, не более:
    • при напряжении питания +12 В — 250 мА;
    • при напряжении питания +24 В — 125 мА;
  • ток потребления в ждущем режиме, не более:
    • при напряжении питания +12 В — 60 мА;
    • при напряжении питания +24 В — 30 мА;
Интерфейсы
Подключение внешней антенны Да
Тип антенного разъема SMA-female
Другие интерфейсы
  • GSM/GPRS-модуль — BGS2
  • коммуникационный разъем — RS232
  • разрывной коннектор — два «входа»/«выхода» (GPIO) и один силовой «выход» (GPO)
  • разъем Mini USB для настройки и протоколирования работы
  • разъем питания — RJ25 (6P6C)
  • антенный разъем — SMA
Передача данных
GPRS Multislot Class Class 10
Выходная мощность 1Вт — GSM 1800/1900 MHz,
2Вт — GSM 850/900 MHz W

Комплектность поставки приемо-передающего модуля iRZ ATM2 232

  • АТМ2-232 GSM радиомодем
  • Фирменная этикетка
  • Заводская коробка
