Беспроводные радиотерминалы iRZ

Радиомодем IRZ ES 90 U

Поддержка высокоскоростного протокола 3G, наличие коммуникационного порта USB 2.0

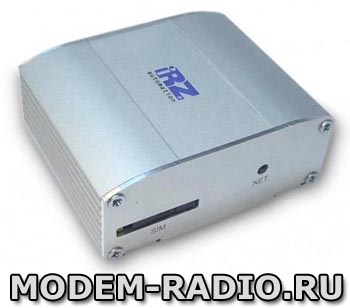

Радиомодем ES90U

IRZ ES90 U — терминал, предназначенный для высокоскоростного приема и передачи данных по GSM каналу (3G). Цифровое устройство ES 90 U отлично приспособлено как для обеспечения мобильного доступа в Интернет, так и для промышленных приложений — телеметрии, беспроводного сбора данных с датчиков, дистанционного наблюдения, управления и сигнализирования.

Радиотерминал IRZ ЕС 90 У оснащен набором сторожевых таймеров. Управление осуществляется стандартными AT-командами. Для отслеживания статуса соединения и отображения возникновения аварии высокоскоростной приемопередатчик IRZ ES90 U оборудован светодиодными индикаторами.

Особенностями сотовых радиомодемов IRZ ES90U являются поддержка высокоскоростного протокола 3G, активно внедряемого операторами мобильной связи, и наличие одного коммуникационного порта USB 2.0. Управление осуществляется стандартными AT-командами.

Функциональные особенности цифрового радиотерминала IRZ ES 90 U

  • отслеживание и индикация аварийных ситуаций;
  • отслеживание зависания;
  • набор вариантов перезапуска;
  • спящий режим.

3G промышленный модуль ИРЗ ES90U представляет собой компактное устройство, выполненное в прочном и лёгком алюминиевом корпусе. Модемное устройство ES90U оборудовано тремя видами разъёмов подключения:

  • Разъём RJ11 для подключения питания. Используется для подключения питания и перезагрузки модуля.
  • Разъём USB тип B для подключения коммуникационного кабеля. Интерфейс также используется для подключения интерфейса USB 2.0 к управляющему устройству.

Подключение и настройка устройства IRZ ES 90U приема/передачи данных

Область применения 3G модемного устройства IRZ ES90U можно разделить на две условных части: подключение к персональному компьютеру для выхода в интернет и промышленное использование. Перед подачей питания необходимо установить SIM-карту в модем. Затем подключить GSM антенну к антенному разъёму и коммутирующий кабель (USB). После подать питание на модем через разъём RJ11. После подачи питания управляющий микроконтроллер анализирует наличие сим-лотка, после чего переходит в рабочий режим: проверяет входное напряжение, коммутирует выводы UART GSM модуля на внешний разъём USB, включает GSM модуль. Далее происходит регистрация, частое мигание светодиодного индикатора “Статус”. После завершения регистрации индикатор мигает реже. В данном режиме миганием управляет GSM модуль.

Подключение и настройка радиотерминала IRZ ЕС90У для выхода в интернет c персонального компьютера осуществляется как стандартного модема. В случае использования USB-интерфейса необходимо установить драйвер. Для промышленных приложений управление GSM приемопередатчиком ES90U осуществляется стандартными AT-командами.

Резюме

Компактный корпус и невысокая цена высокоскоростного радиомодуля IRZ ES 90 U позволит ему стать лучшим предложением для высокоскоростного доступа в интернет по технологии 3G. Поддержка 3G позволяет получать и передавать мультимедийные файлы, сообщения электронной почты с вложениями и обеспечивает доступ в Интернет с большей скоростью и надежностью: максимальная скорость передачи данных по 3G-каналу может достигать 2 mbps.

Технические характеристики беспроводного модема IRZ ES 90U

Модель ES 90 U
Диапазон связи GSM 900
GSM 1800
GSM 1900
GSM 850
WCDMA
3G/UMTS
Температурные режимы Диапазон рабочих температур: -10 +65 °C
Температура хранения: -20 +70 °С
Питание Диапазон напряжение питания: 3.3 В
Ток потребления: 1100 mA
Потребляемая мощность: 2.5 Вт
Вес 1 кг
Интерфейсы
Тип антенного разъема SMA-male
USB порт / USB хост Да
Другие интерфейсы - USB-B USB 2.0;
- RJ11 питание.
Сторожевой таймер Да
Язык программного интерфейса (меню) Java
Память ОЗУ:
Flash-память:
Передача данных
GPRS Class Class C
GPRS Multislot Class Class 4
Скорость GPRS 85 kbit/s
EDGE Multislot Class Class 2
Скорость EDGE 236 kbit/s
Скорость UMTS 384 kbit/s
Скорость HSDPA 2000 kbit/s

Комплектность промышленного GSM радиотерминала ES 90U

  • 3G беспроводное устройство IRZ ES90 U
  • Этикетка
  • Заводская коробка
