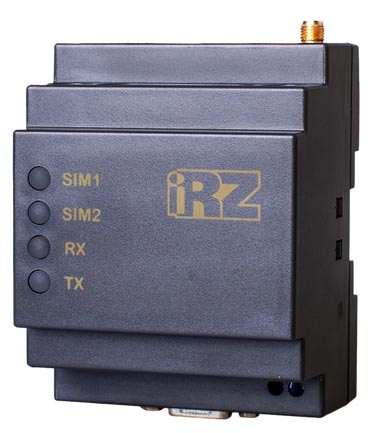

Радиотерминал IRZ ATM21.B

отправка SMS-сообщения на заданный номер при потере соединения с сервером, возможность одновременной работы с 5-ю соединениями

Радиотерминал IRZ ATM21.B

ATM21 B двухдиапазонный (900/1800 МГц) GSM/GPRS-модем предназначен для приема и передачи данных по сетям сотовой связи. Модем поддерживает GPRS (класс 10) и стек протоколов TCP/IP.

Беспроводные GSM/GPRS-модемы ATM21.B обеспечивают передачу данных в сети GPRS по стеку протоколов TCP/IP. Модемы автоматически подключаются к сети GPRS и устанавливают соединение с заданным сервером.

Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем IRZ ATM21 B отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Отличительной чертой данного модема является наличие двух последовательных интерфейсов (RS-485 и RS-232), двух SIM-карт, дающих возможность резервирования услуг операторов связи, встроенного блока питания, позволяющего работать от промышленной сети ~220В 50/60 Гц (только ревизия IRZ АТМ21.В).

Широкий диапазон рабочих температур и компактный пластиковый корпус с креплением на DIN-рейку позволяют использовать модемы в разнообразных промышленных решениях. Модем IRZ ATM21-B ориентирован на использование в системах автоматизированного сбора данных с приборов учета энергоресурсов, системах вендинговой торговли, платёжных терминалах и других системах, требующих беспроводной передачи данных.

Устройство IRZ ATM 21.B поддерживает все основные коммуникационные функции: передачу данных по технологиям CSD и GPRS, приём и передачу факсов и SMS-сообщений. Модем IRZ ATM21B управляются стандартными АТ-командами. Для отслеживания статуса соединения и передачи, данных модем оборудован светодиодными индикаторами.

Функциональные особенности беспроводного модема IRZ ATM21.B

  • прозрачный режим TCP/IP-to-COM
  • возможность одновременной работы с 5-ю соединениями
  • возможность одновременной работы в режимах «клиент» и «сервер»
  • возможность одновременной работы с двумя интерфейсами (RS232 и RS485)
  • возможность работы с резервным IP-адресом сервера или резервным сервером
  • возможность резервной работы через CSD
  • две SIM-карты для резервирования услуг, предоставляемых операторами связи
  • отправка SMS-сообщения на заданный номер при потере соединения с сервером
  • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
  • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
  • интерфейсы RS485 и RS232, 3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования
  • управление внешними входами/выходами по SMS-командам или через Интернет
  • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
  • простота настройки множества модемов со сходными параметрами через программу ATM Control
  • поддержка работы со специализированным серверным программным обеспечением iRZ Collector
  • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
  • устойчивость к сбоям при обновлении встроенного программного обеспечения
  • корпус с креплением на DIN-рейку.

Технические характеристики модели ATM21 B

Модель ATM21.B
Диапазон рабочих частот
  • 850/900/1800/1900 МГц
  • Выходная мощность передатчика
  • На частоте 850/900 МГц — 2 Вт
  • На частоте 1800/1900 МГц — 1 Вт
  • Технологии передачи данных
  • GPRS
  • CSD
  • SMS
  • USSD
  • Характеристики аппаратной части
  • Количество SIM-карт — 2
  • Micro-USB для настройки и протоколирования работы модема
  • Количество последовательных интерфейсов – 2 (RS232 и RS485)
  • Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)
  • Разъёмы и интерфейсы
  • 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)
  • Разъем DB9-F (интерфейс RS232)
  • Разъем Micro-USB (интерфейс USB 2.0)
  • Разъем SMA-F для подключения GSM-антенны
  • Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)
  • Физические характеристики
  • Пластиковый корпус с креплением на DIN-рейку
  • Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
  • Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
  • Вес изделия — не более 150 гр.
  • Диапазон рабочих температур: от –40°С до +70°С
  • Диапазон температур хранения: от –40°С до +85°С
  • Допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С
  • Комплект поставки устройства IRZ ATM21 B

    • Терминал IRZ АТМ21.В
    • Заводская упаковка
