iRZ ATM-31.B промышленный модем

отправка SMS-сообщения на заданный номер по сигналам с внешних выводов, две SIM-карты для резервирования услуг, предоставляемых операторами связи

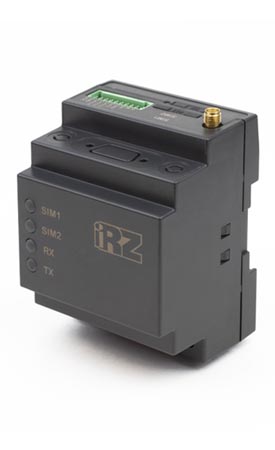

iRZ ATM-31.B промышленный модем

иРЗ ATM31.B — новый промышленный модем в линейке коммутационного оборудования от отечественного производителя iRZ. В отличие от младших моделей серии, у ATM31.B расширен перечень доступных стандартов передачи данных. Теперь с помощью одного устройства возможно подключение к интернету как по стандарту GSM, так и на частотах 3G (900 и 2100 МГц). Два слота SIM позволяют использовать карты различных операторов связи. В случае потери сигнала от предварительно выбранной карты модем автоматически переключится на работу со вторым оператором. Две SIM-карты не могут использоваться одновременно, однако такое техническое решение с двумя слотами значительно повышает надежность и стабильность связи с модемом.

Модем iRZ ATM-31.B отслеживает зависание GSM-модуля и обеспечивает его дополнительную перезагрузку по сигналу от настраиваемого сторожевого таймера, а также по звонку или по SMS. В качестве «Клиента» модем иРЗ ATM-31.B может работать как с обычным сервером, так и со специализированным сервером iRZ Collector. Сервер iRZ Collector обеспечивает прозрачную передачу данных между сторонним программным обеспечением по опросу, выступающим в качестве «Клиента», и модемами, которые также являются «Клиентами» и не имеют внешних фиксированных IP-адресов.

Беспроводной 3G/GSM/GPRS-модем иРЗ ATM 31.B обеспечивает передачу данных в сетях 3G или GPRS по стеку протоколов TCP/IP. Модем автоматически подключается к сети и устанавливает соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливают соединение.

Модем iRZ ATM 31.B имеет дополнительные выводы для контроля и управления внешними устройствами. В модеме iRZ ATM31.B реализован ждущий режим, который применяется, когда отсутствует потребность постоянно держать устройство на связи. Ждущий режим обеспечивает экономию трафика и снижает нагрузку на удаленный сервер. В процессе своей работы модем ATM-31.B в реальном времени выводит по USB-интерфейсу сообщения о работе модема (лог). Для просмотра и анализа лога на компьютере используйте ATM Control SE или любую терминальную программу.

В iRZ ATM31.B реализованы два популярных интерфейса для подключения промышленного оборудования: RS232 (разъем DB9) и RS485 (разрывной коннектор), применяемые в сфере автоматики, торговом, специальном коммуникационном, измерительном и IoT-оборудовании. Также доступны 3 входа/выхода GPIO, которые назначаются на выполнение тех или иных задач, снятие тех или иных параметров с приборов, контроллеров, датчиков. Имеется возможность сквозного питания стороннего устройства (силовой выход GPO). На корпусе модема iRZ ATM 31.B расположен разъем SMA-female для подключения внешней антенны. В зависимости от характера объекта, с которого будут передаваться данные, выбирается подходящая конфигурация, мощность и тип антенны. При размещении модема на транспорте лучше всего использовать всенаправленные антенны, не требующие точной настройки положения в пространстве относительно вышек операторов сотовой связи. При размещении на стационарном объекте пригодны направленные панельные антенны, обладающие более высоким коэффициентом усиления и, как следствие, лучшей производительностью.

Беспроводной модем иРЗ ATM 31.B обеспечивает передачу данных в сети GPRS по стеку протоколов TCP/IP. Устройство может одновременно работать в качестве «Клиента» и в качестве «Сервера». В качестве «Клиента» модем иРЗ ATM-31.B подключается к серверу сбора данных и передает ему информацию с внешнего устройства. В качестве «Сервера» модем АТМ, наоборот, сам ожидает входящее подключение удалённого клиента (например, с компьютера диспетчера) на заданный порт. Устройство iRZ ATM-31.B поддерживает передачу данных по CSD (по голосовому каналу). Если в настройках выбран соответствующий параметр, то передача данных по CSD доступна в любой момент времени работы устройства. Режим CSD считается доминантным: если звонок поступает во время передачи данных по GPRS, GPRS-соединение разрывается и устанавливается режим CSD. После завершения передачи данных по CSD модем АТМ возвращается к тому действию, которое выполнялось до перехода в режим CSD.

Разъем Micro-USB на корпусе иРЗ ATM31.B предназначен для настройки и конфигурирования параметров модема, а также для протоколирования работы. Компания iRZ разработала для линейки своих модемов программу ATM Control SE, с помощью которой можно легко настроить как один модем, так и группу модемов с аналогичными параметрами. Возможности базовой прошивки и внутренней архитектуры модема позволяют использовать его в качестве клиента или сервера одновременно: устройство поддерживает5 независимых подключений. Как и многие другие устройства от iRZ, ATM 31.B полностью совместим со специальной программой IRZ Collector, позволяющей централизованно управлять и получать данные с десятков одновременно работающих аналогичных модемов удаленно. Для каждого независимого подключения возможна отдельная настройка доступа к тому или иному параметру, считываемому с определенных контактов порта, что удобно при совместном использовании модема несколькими организациями.

Модель ATM-31.B оснащена встроенным блоком питания: подключение к сети 220В осуществляется с помощью винтового клеммного разъема. Также возможно питание прибора с 10-контактного разрывного коннектора (7–40В постоянного тока). Конфигурация корпуса iRZ ATM31.B позволяет закрепить модем на DIN-рейке без дополнительных кронштейнов и креплений.

Функциональные возможности радиотерминала iRZ ATM 31.B

  • возможность одновременной работы с 5-ю соединениями
  • возможность одновременной работы в режимах «клиент» и «сервер»
  • прозрачный режим TCP/IP-to-COM
  • возможность одновременной работы с двумя интерфейсами (RS232 и RS485)
  • возможность работы с резервным IP-адресом сервера или резервным сервером
  • возможность резервной работы через CSD
  • две SIM-карты для резервирования услуг, предоставляемых операторами связи
  • отправка SMS-сообщения на заданный номер при потере соединения с сервером
  • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде)
  • Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно
  • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания
  • 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F)
  • управление внешними входами/выходами по SMS-командам или через Интернет
  • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов
  • простота настройки множества модемов со сходными параметрами через программу ATM Control SE
  • поддержка работы со специализированным серверным программным обеспечением iRZ Collector
  • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector
  • устойчивость к сбоям при обновлении встроенного программного обеспечения
  • корпус с креплением на DIN-рейку

Технические характеристики GSM радиомодуля иРЗ ATM 31.B

Модель иРЗ ATM-31.B
Технологии передачи данных GSM, GPRS, EDGE, UMTS, HSPA
Частотные диапазоны 2G: 900, 1800 МГц
3G: 900, 2100 МГц
Выходная мощность передатчика на частоте 900 МГц: 2 Вт
на частоте 1800 МГц: 1 Вт
на частоте 2100 МГц: 0,25 Вт
Количество SIM-карт 2
Порты и интерфейсы 10-контактный разрывной коннектор — RS485, 1 GPO, 3 GPIO, питание модема;
DB9-F — интерфейс RS232;
Micro-USB — настройка и протоколирование работы модема;
SMA-female — подключение 3G-антенны.
Питание через разрывной коннектор с помощью внешнего адаптера (напряжение питания 7–40В);
через винтовой клеммный разъем от сети 220В.
Температура эксплуатации от -40°С до +70°С
Температура хранения от -40°С до +85°С
Допустимая влажность не более 80% при температуре +25°С
Размер 107 x 71 x 59 мм
Вес 145 г

Комплект поставки радиомодема iRZ ATM-31.B

  • GSM/GPRS-модем иРЗ ATM31.B (со встроенным блоком питания)
  • Упаковка
