Радиотерминал Satelline 3АС НМС

Допустимая ширина канала 12.5 кГц или 25 кГц для скорости передачи данных в радиоканале 9600 бит/с и 19200 бит/с

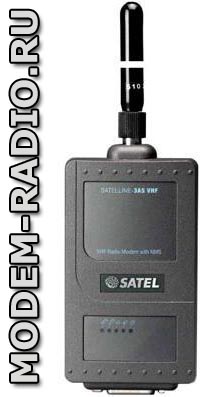

Радиотерминал Satelline 3AS NMS

Сеть устройств 3AS NMS включает дистанционно управляемые радиомодемы, работающие в режиме опроса. Они управляются через базовую станцию с помощью программы NMS PC Software, предназначенного для радиомодемов Satel. Система управления сетью (NMS) совместима с большинством пользовательских протоколов, что делает сеть подходящей для решения большинства коммуникационных задач. Радиомодемы Satelline 3AS NMS могут применяться, как с использованием преимуществ функции NMS так и в прозрачном режиме.

Satel 3AS NMS – это полудуплексный высокоскоростной радиомодуль, изготовленный на современной элементной базе, с высокими техническими характеристиками и полностью обновленной архитектурой программного обеспечения. Он работает в частотных диапазонах 138 .. 174 мГц и 218 .. 238 мГц. Допустимая ширина канала 12.5 кГц или 25 кГц для скорости передачи данных в радиоканале 9600 бит/с и 19200 бит/с соответственно.

Беспроводной модуль Satelline 3 AS NMS использует один из трех разных режимов: режим передачи данных используется при отправке и принятии данных. Режим программирования используется при установке модема. Режим тестирования используется для выяснения качества радиосвязи. Полудуплексный радиомодем Сателлайн 3AS NMS ОВЧ диапазона работает при напряжении 8...30 V, это позволяет для питания радиомодема использовать стандартные источники питания напряжением как 12 Vdc, так и 24 Vdc.

Программа NMS PC Software с графическим интерфейсом содержит мощные средства для проектирования радиосети, гарантирующие, что радиомодемы, работающие под управлением NMS получают и передают только требуемые сообщения. Приемо-передающее устройство Satelline-3AS NMS поддерживает три самых распространённых стандартных интерфейса: RS-232, RS-485 и RS-422. Терминальная скорость передачи данных между компьютером и радиомодемом может быть выбрана в промежутке между 1200 бит/с и 38400 бит/с. Уровень мощности радиопередатчика может устанавливаться в пределах 100 мВт ... 5 Вт.

Satelline 3AS NMS промышленный терминал с радиатором является лучшим выбором, когда требуется длительная работа передатчика с мощностью 5 Вт. В зависимости от рельефа и особенностей местности может быть достигнута дальность связи до десятков километров. Особым преимуществом цифрового модуля Satelline 3-AS NMS является большая дальность связи. С той же самой выходной мощностью и усилением антенны дальность связи на 30-50 процентов больше, чем та, которая достигается с модемами UHF.

Технические характеристики терминала Сателлайн 3AS NMS

Модель Satelline 3АС НМС
Диапазон частот 138-174 218-238 МГц
Ширина канала 12.5 kHz / 25 кГц
Число каналов до 1760
Стабильность частоты ± 650 Гц
Тип излучения F1D
Режим связи Полудуплекс
Мощность несущей частоты 100 мВт, 500 мВт, 1 Вт, 5 Вт / 50 Ом
Стабильность мощности несущей частоты +1,5 дБ / - 1,5 дБ
Чувствительность < - 116 ... 110 дБм (BER < 10 E - 3)
Межканальное подавление - 12 дБ
Интерфейс RS - 232 или RS - 485, RS - 422
Разъём интерфейса D 15, розетка
Скорость передачи данных по RS интерфейсу 300 - 38400 бит/с
Скорость передачи данных по радиоканалу 19200 бит/с (25 кГц - канал) 9600 бит/с (12,5 кГц - канал)
Формат данных Асинхронный
Рабочее напряжение + 8 ... +30 В
Потребляемая мощность 1,7 ВА (прием) 6,6 ВА (передача) 0,07 ВА (ожидание)
Антенный разъём TNC, 50 Ом, розетка
Габаритные размеры 137 x 67 x 29 мм (без радиатора) 137 x 80 x 56 мм (с радиатором)
Вес 265 г (без радиатора) 550 г (с радиатором)
Рабочая температура -25 °C ... +55 °C (тесты в соответствии с ETSI) -40 °C ... +75 °C (абсолютный минимум/максимум)
