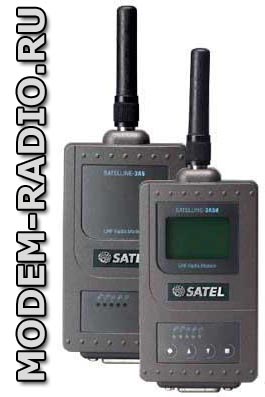

Модем Satelline 3АС
позволяет организовать 2 поддиапазона шириной по 2 MHz
|
Популярные высокоскоростные модули Satelline 3-AS делают возможным
построение беспроводной сети любого размера. Эти полудуплексные
(симплексные) радиомодемы являются подходящими для целого ряда критических
задач, где требуется высокая скорость (до 19.2 kbps в полосе частот
25 kHz или 12.5 kHz) и
точность. Программное обеспечение имеет функцию корректировки ошибок
(FEC), которая позволяет улучшить качество работы радио при наличии
помех.
Программное обеспечение промышленного терминала Satelline 3АС
может быть обновлено с помощью интерфейса с персонального компьютера
без изменения аппаратной части.
Беспроводной радиомодуль Satelline 3AS использует главным образом
один из трех разных режимов: режим передачи данных используется
при отправке и принятии данных. Режим программирования используется
при установке модема. Режим тестирования используется для выяснения
качества радиосвязи. Индустриальный радиомодем Satelline-3AS работает
при напряжении 9...30 V, это позволяет для питания радиомодема использовать
стандартные источники питания напряжением как 12 Vdc, так и 24 Vdc.
Приемо-передающее устройство Satelline 3 AS производится также
в двухдиапазонной версии. Передатчик радиомодема позволяет организовать
2 поддиапазона шириной по 2 MHz, имеющих заводскую настройку разноса
не более 15 MHz между самой нижней и самой верхней частотой.
Пользователь может перепрограммировать частоты каналов внутри этих
двух поддиапазонов.
Функциональные особенности симплексного устройства Сателлайн
3AS
- Совместим с интерфейсами RS - 232, RS - 422 и RS - 485 (разъем
D15F)
- Каждый радиомодем сети передачи данных может быть использован
как ретранслятор
- Выбираемый режим корректировки ошибок
- Программное обеспечение упрощает настройку радиосети
- Дальность связи 2 - 40 км
- 19200 бит/с максимально
Технические характеристики модема Satel 3AS
Модель
|
Satelline-3AS
|
Диапазон частот |
380-470 МГц |
Ширина канала |
12.5 kHz / 25 кГц |
Режим |
Полудуплекс |
Мощность несущей частоты |
10 мВт...
1 Вт / 50 Ом |
Чувствительность |
< - 116 ... 110 дБм (BER < 10 E - 3)
|
Межканальное подавление |
- 12 дБ |
Интерфейс |
RS - 232 или RS - 485, RS - 422 |
Разъём интерфейса |
D 15, розетка |
Скорость передачи данных по RS интерфейсу |
300 - 38400 бит/с |
Скорость передачи данных по радиоканалу |
19200 бит/с (25 кГц - канал) 9600 бит/с
(12,5 кГц - канал) |
Формат данных |
Асинхронный |
Рабочее напряжение |
+ 9 ... +30 В |
Потребляемая мощность |
1,8 ВА (прием) 6,0 ВА (передача) 0,05
ВА (ожидание) |
Антенный разъём |
TNC, 50 Ом, розетка |
|
|
