Промышленный радиотерминал Satelline 3ASd NMS

Радиомодем поддерживает три интерфейса RS-232, RS-485 и RS-422

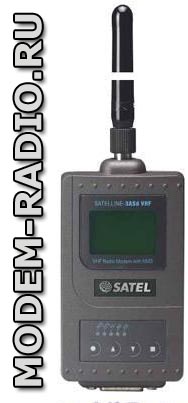

Промышленный радиотерминал Satel 3ASd NMS

Беспроводной модем 3ASd NMS с индексом d имеет встроенный жидкокристаллический дисплей (LCD) и четыре кнопки на лицевой панели, облегчающие программирование модема и настройку на месте. Сеть Сателлайн 3ASd NMS содержит дистанционно управляемые радиотерминалы, работающие в режиме опроса. Удаленные модемы управляются через базовую станцию с помощью программы NMS PC, предназначенного для радиомодемов SATEL. Система управления сетью (NMS) совместима с большинством пользовательских протоколов, что делает сеть пригодной для большинства приложений. Радиомодемы Satelline 3ASd NMS VHF диапазона могут применяться, как с использованием преимуществ функции NMS так и в прозрачном режиме.

Satelline 3АСд НМС – это симплексный высокоскоростной радиомодем, изготовленный на современной элементной базе, с высокими техническими характеристиками и полностью обновленной архитектурой программного обеспечения. Он работает в частотных диапазонах 138 .. 174 мГц и 218 .. 238 мГц. Допустимая ширина канала 12.5 кГц или 25 кГц для скорости передачи данных в радиоканале 9600 бит/с и 19200 бит/с соответственно.

Модемное устройство Satelline 3-ASd NMS использует один из трех разных режимов: режим передачи данных используется при отправке и принятии данных. Режим программирования используется при установке модема. Режим тестирования используется для выяснения качества радиосвязи. Промышленный радиотерминал Satelline 3ASd NMS работает при напряжении 8...30 V, это позволяет для питания радиомодема использовать стандартные источники питания напряжением как 12 Vdc, так и 24 Vdc.

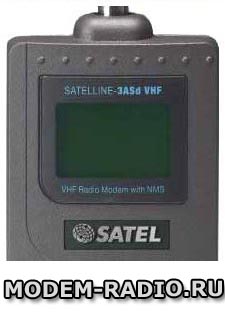

Высокоскоростной терминал Сателлайн 3ASd NMS

Программное обеспечение NMS с графическим интерфейсом содержит мощные средства для проектирования радиосети, гарантирующие, что радиомодемы, работающие под управлением NMS получают и передают только требуемые сообщения. Радиомодем поддерживает три самых распространённых стандартных интерфейса: RS-232, RS-485 и RS-422. Терминальная скорость передачи данных может быть выбрана в диапазоне между 1200 бит/с и 38400 бит/с. Уровень мощности радиопередатчика может устанавливаться в пределах 100 мВт ... 5 Вт.

Высокоскоростной терминал Satelline 3 ASd NMS с радиатором теплоотвода является лучшим выбором, когда требуется длительная работа передатчика с мощностью 5 Вт. В зависимости от рельефа и особенностей местности может быть достигнута дальность связи до десятков километров. Особым преимуществом приемо-передающего устройства Satelline-3ASd NMS является большая дальность связи. С той же самой выходной мощностью и усилением антенны дальность связи на 30-50 процентов больше, чем та, которая достигается с модемами UHF.

Технические характеристики модемного устройства Satelline 3ASd NMS

Модель Satel 3ASd NMS
Диапазон частот 138-174 218-238 МГц
Ширина канала 12.5 kHz / 25 кГц
Число каналов до 1760
Стабильность частоты ± 650 Гц
Тип излучения F1D
Режим связи Полудуплекс
Мощность несущей частоты 100 мВт, 500 мВт, 1 Вт, 5 Вт / 50 Ом
Стабильность мощности несущей частоты +1,5 дБ / - 1,5 дБ
Чувствительность < - 116 ... 110 дБм (BER < 10 E - 3)
Межканальное подавление - 12 дБ
Интерфейс RS - 232 или RS - 485, RS - 422
Разъём интерфейса D 15, розетка
Скорость передачи данных по RS интерфейсу 300 - 38400 бит/с
Скорость передачи данных по радиоканалу 19200 бит/с (25 кГц - канал) 9600 бит/с (12,5 кГц - канал)
Формат данных Асинхронный
Рабочее напряжение + 8 ... +30 В
Потребляемая мощность 1,7 ВА (прием) 6,6 ВА (передача) 0,07 ВА (ожидание)
Антенный разъём TNC, 50 Ом, розетка
Габаритные размеры 137 x 67 x 29 мм (без радиатора) 137 x 80 x 56 мм (с радиатором)
Вес 265 г (без радиатора) 550 г (с радиатором)
Рабочая температура -25 °C ... +55 °C (тесты в соответствии с ETSI) -40 °C ... +75 °C (абсолютный минимум/максимум)
