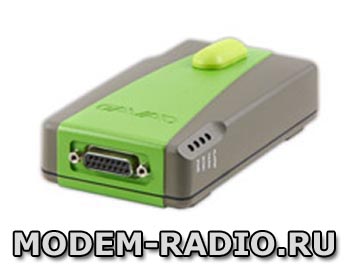

Беспроводное устройство Javad HPT104BT – является цифровым УВЧ
радио приемопередатчиком, который работает в частотном диапазоне
от 138 до 174 МГц, оснащен USB-портом, технологией BlueTooth и передатчиком
мощностью до 4 Вт. Встроенный GSM/GPRS передатчик позволяет комбинировать
УВЧ и сотовую сеть, повышая результаты работы и увеличивая производительность.
Модель Джавад HPT 104BT позволяют строить цифровые сети с конфигурацией
«точка-точка», «каждый с каждым», «звезда» или «дерево».
Достоинствами промышленного радиомодема Javad 104BT являются
кодирование данных, скачкообразная перестройка частоты, задаваемый
пользователем уровень выходной мощности передатчика, энергосберегающий
спящий режим, сканирование частот с целью нахождения сигнала базового
передатчика, USB-порт и встроенный модуль беспроводной технологии
BlueTooth. Настройки прибора можно изменять с помощью команд, а
так же с помощью программного обеспечения JAVAD GNSS Tracy и ModemVU.
Функциональные особенности модемного устройства JAVAD HPT104
BT
- Программируемая выходная мощность (320 мВт - 4 Вт)
- Скорость передачи данных через последовательный порт от
9600 до 115200 бит/с
- Автоматический поиск и выбор лучшей частоты/канала
- Оснащен USB-портом и технологией BlueTooth
- Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения
каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с
шагом 6.25 кГц.
- Усовершенствованный алгоритм помехоустойчивого кодирования
(FEC)
- Последовательный порт, настраиваемый как RS-232, RS-485
или RS-422
- Максимальная дальность передачи не менее 26 км
Индустриальный VHF модем Javad HPT 104 BT программируется, как
по частоте, так и по выходной мощности передатчика в зависимости
от потребностей потребителя и локальной радиочастотной обстановки.
Например, терминал Javad HPT-104BT имеет шаг настройки по мощности
от 0,32 до 4 Вт и по частотам в диапазоне 138 – 174 МГц с шагом
от 6,25 до 25 кГц. К другим неоспоримым преимуществам полудуплексного
модуля JAVAD HPT 104BT дистанционного сбора/передачи информации
можно отнести большое количество дополнительных опций, таких как
интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного
местоопределения позиции радиомодема.
Для передачи данных в радиоприемопередатчике Javad HPT-104BT
используются следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK,
D8PSK и D16QAM, а так же усовершенствованные алгоритмы помехоустойчивого
кодирования (forward error correction) и скремблирование данных.
Промышленный радиотерминал Javad 104BT может с успехом применяться
в составе ГНСС комплексов и комплексах по управлению строительной
и дорожной техникой, авиационной промышленности, водном транспорте,
сельском хозяйстве, военной промышленности и в системах экологической
безопасности.
Области применения радиотерминала Джавад HPT 104BT
- Системы телеметрии, телесигнализации, телеуправления
- Системы пожароохранной сигнализации и видеонаблюдение
- Системы сбора данных для коммерческого и технологического
учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)
- Сбор показаний бытовых и промышленных приборов учета
- Системы технологического контроля и управления (котельные,
водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи,
нефтяные и газовые промыслы, шахты, разрезы, железнодорожный
транспорт)
- Удаленное управление промышленными технологическими объектами
(подстанциями, компрессорными, электрическими трансформаторами
и газовыми редукторами)
- Диспетчеризация лифтов
- Системы регулирования общественного транспорта
Модемное устройство JAVAD HPT104 BT ОВЧ диапазона предназначена
для использования системах сбора телеметрических данных, удаленного
управления и мониторинга. Работая в "прозрачном" режиме, модем легко
встраивается в уже построенные системы без необходимости доработки
существующего ПО.
Гибкая программно-аппаратная архитектура позволяет наращивать
функциональные возможности оборудования без модификации его аппаратной
части, возможна перепрошивка новой версии встроенного ПО модема.
Технические характеристики приемо-передающее устройства Javad
HPT-104BT
| Модель
|
Javad HPT104BT |
| Диапазон частот |
138 – 174 МГц (Европа, Россия) |
| 150 – 174 МГц (США) |
| Шаг разделения каналов |
25/20/12.5 кГц (Европа, Россия) |
| 25/12.5/6.25 кГц (США, Канада) |
| Скорость передачи данных (шаг 25/20/12.5/6.25
кГц) |
9600/7500/4800/2400 бит/с – DBPSK/GMSK
|
| 19200/15000/9600/4800 бит/с – DQPSK/4FSK
|
| 28800/22500/14400/7200 бит/с – D8PSK
|
| 38400/30000/19200/9600 бит/с – D16QAM
|
| Коэффициент передачи системы для DBPSK модуляции
(без учета коэффициента усиления антенны) |
161 дБ (для шага 25 кГц) |
| 163 дБ (для шага 12.5 кГц) |
| 164 дБ (для шага 6.25 кГц) |
| Относительная скорость перемещения передатчика и приемника
для DBPSK модуляции |
75 миль/час/ 120 км/ч |
| Виды модуляции |
GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
|
| Номинальное сопротивление |
50 Ом |
| Задержка |
60 мс |
| Режим связи |
Time Division Duplex (TDD) Time Division
Multiple Access (TDMA) |
| Максимальная дальность |
49 миль / 77 км |
| Последовательные порты |
Последовательный (RS-232) до 115200 бит/с.
Последовательный порт, настраиваемый как RS-232 и RS-422
или как RS-485 |
| USB |
USB 2.0
(12 Mбит/с) |
| GSM/GPRS модуль (опционально) |
Встроенный GSM/GPRS модуль, GPRS Класс
10 |
| GSM/GPRS антенна (опционально) |
Внешняя |
| Bluetooth |
Bluetooth V2.0 Класс 2, поддержка SPP
Slave и Master |
| Bluetooth-антенна |
Встроенная |
| Эксплуатационные
параметры |
| Температура |
Рабочая –40°С до +60°С Хранения –40°С
до +85°С |
| Пылевлагозащита |
IP 66 |
| Габаритные размеры |
152 мм x 84 мм x 72 мм |
| Вес |
488 г |
| Напряжение питания |
+9 до +16 В постоянного тока |
Потребляемая мощность (средняя):
Непрерывная передача / Передача с коэффициентом заполнения
30% / Спящий режим |
18 Вт / 2 Вт / 0.01 Вт |
| Корпус/Цвет |
Алюминий / JAVAD GNSS зеленый / серый
|
| Антенный разъем |
BNC, 50 Ω |
| Соответствие стандартам |
| FCC |
Part 90 |
| Industry Canada |
RSS-119 |
| R&TTE |
ETSI EN 300 113-2 ETSI EN 301 489-5
|
| Характеристики передатчика |
| Выходная мощность DBPSK/GMSK/DQPSK/4FSK/D8PSK/D16QAM
|
от 15 дБм до 36 дБм с шагом 1 дБм (от
32мВт до 4Вт) |
| Точность установки выходной мощности |
±1.5 дБ (в нормальных условиях) +2.0
дБ и -3.0 (в экстремальных условиях) |
| Стабильность несущей частоты |
±1.5 ppm температурная нестабильность
±3.0 ppm долговременная нестабильность (в течение года)
|
| Максимальное допустимое отклонение частоты |
±1.0 кГц (в нормальных условиях) ±1.5
кГц (в экстремальных условиях) |
| Допустимая мощность сигнала в соседнем канале (наведенная)
25/12.5/6.25 кГц 25/20/12.5 кГц |
Часть §90.210 (C, D, E) для США и Канады
60 dBc для Европы |
| Подведенная мощность (не более) |
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от
1ГГц до 4 ГГц) |
| Излучаемая мощность (не более) |
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от
1ГГц до 4 ГГц) |
| Характеристики приемника |
| Коэффициент шума |
4 дБ |
Чувствительность приемника
(Рош 1x10-4, 25 кГц шаг разнесения каналов)
DBPSK
DQPSK
D8PSK
D16QAM
GMSK |
-116 дБм 25кГц / -117 дБм 12.5кГц
-115 дБм 25кГц / -116 дБм 12.5кГц
-110 дБм 25кГц / -111 дБм 12.5кГц
-106 дБм 25кГц / -107 дБм 12.5кГц
-113 дБм 25кГц / -114 дБм 12.5кГц |
| Динамический диапазон |
-115 to -15 дБм |
| Максимальный допустимый уровень входного сигнала
|
-10 дБм |
| Подавление паразитного сигнала |
-8 дБ для шага 25 кГц
-8 дБ для шага 20 кГц -12 дБ для шага 12,5 кГц
-16 дБ для шага 6,25 кГц |
| Избирательность по соседнему каналу |
70 дБ для шага 25 кГц
70 дБ для шага 20 кГц
60 дБ для шага 12.5 кГц
50 дБ для шага 6.25 кГц |
|
