Радиомодемы JAVAD

Javad 402 промышленный терминал

Максимальная дальность передачи не менее 26 км

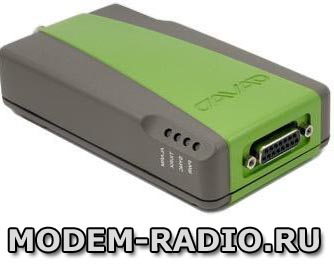

JAVAD HPT 402 промышленный терминал

Промышленные радиомодемы Javad HPT402 позволяют строить цифровые сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево». Достоинством устройства дистанционного сбора/передачи информации Джавад HPT402 является кодирование данных, скачкообразная перестройка частоты, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика. Для передачи данных модемное устройство JAVAD HPT402 использует следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а также усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование.

Терминалы JAVAD HPT 402 настраиваются программно, как по частоте, так и по мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, беспроводные радиоприемопередатчики Джавад HPT 402 имеют настройки по мощности от 0,1 до 2 Вт и по частотам в диапазоне 406 – 470 МГц с шагом от 6,25 до 25 кГц. К другим технологическим преимуществам модели Javad 402 можно отнести большое количество опциональных возможностей, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодуля.

Приемо-передающие устройства Javad HPT402 совместимы по протоколам взаимодействия с радиомодемами других производителей, таких как Pacific Crest, SATEL, Trimble, что дает возможность использовать радиомодули Javad HPT-402 для развития или объединения уже существующих сетей передачи данных. Универсальная программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части. Другими словами возможна перепрошивка новой версии встроенного ПО модема.

Область внедрения модема JAVAD HPT402

Высокоскоростной модуль Джавад HPT402 предназначен для использования системах сбора телеметрических данных, удаленного управления и мониторинга. Работая в "прозрачном" режиме, терминал Javad 402 легко встраивается в уже построенные системы без необходимости доработки существующего программного обеспечения.

  • Системы телеметрии, телесигнализации, телеуправления
  • Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
  • Системы регулирования общественного транспорта
  • Системы технологического контроля и управления (котельные, водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи, нефтяные и газовые промыслы, шахты, разрезы, железнодорожный транспорт)
  • Диспетчеризация лифтов
  • Системы пожаро-охранной сигнализации и видеонаблюдение
  • Сбор показаний бытовых и промышленных приборов учета
  • Системы сбора данных для коммерческого и технологического учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)

Индустриальный радиомодем JAVAD HPT 402 – является цифровым радио приемопередатчиком, оснащен USB-портом, технологией BlueTooth и передатчиком мощностью до 4 Вт. Встроенный GSM/GPRS передатчик позволяет комбинировать УВЧ и сотовую сеть, повышая результаты работы и увеличивая производительность.

Радиомодемы Javad HPT 402 приема/передачи данных позволяют строить цифровые сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево». Достоинствами цифрового радиоприемопередатчика Джавад HPT 402 являются кодирование данных, скачкообразная перестройка частоты, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика, USB-порт и встроенный модуль беспроводной технологии BlueTooth. Настройки прибора можно изменять с помощью команд, а так же с помощью программного обеспечения JAVAD GNSS Tracy и ModemVU.

Функциональные особенности радиомодема Javad HPT-402

  • Программируемая выходная мощность (320 мВт - 4 Вт)
  • Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с
  • Автоматический поиск и выбор лучшей частоты/канала
  • Оснащен USB-портом и технологией BlueTooth
  • Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с шагом 6.25 кГц.
  • Усовершенствованный алгоритм помехоустойчивого кодирования (FEC)
  • Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422
  • Максимальная дальность передачи не менее 26 км

Беспроводные радиотерминалы JAVAD HPT 402 программируется, как по частоте, так и по выходной мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, модем Джавад HPT402 УКВ диапазона имеет шаг настройки по мощности от 0,32 до 4 Вт и по частотам в диапазоне 406 - 470 МГц с шагом от 6,25 до 25 кГц.

К другим неоспоримым преимуществам цифрового устройства Javad HPT402 можно отнести большое количество дополнительных опций, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодема.

Для передачи данных в полудуплексном радиомодеме JAVAD HPT402 используются следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а так же усовершенствованные алгоритмы помехоустойчивого кодирования (forward error correction) и скремблирование данных. Промышленный модуль Javad HPT-402 дистанционного сбора/передачи информации может с успехом применяться в составе ГНСС комплексов и комплексах по управлению строительной и дорожной техникой, авиационной промышленности, водном транспорте, сельском хозяйстве, военной промышленности и в системах экологической безопасности.

Области использования терминала Javad HPT 402

  • Системы телеметрии, телесигнализации, телеуправления
  • Системы пожароохранной сигнализации и видеонаблюдение
  • Системы сбора данных для коммерческого и технологического учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)
  • Сбор показаний бытовых и промышленных приборов учета
  • Системы технологического контроля и управления (котельные, водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи, нефтяные и газовые промыслы, шахты, разрезы, железнодорожный транспорт)
  • Удаленное управление промышленными технологическими объектами (подстанциями, компрессорными, электрическими трансформаторами и газовыми редукторами)
  • Диспетчеризация лифтов
  • Системы регулирования общественного транспорта

Высокоскоростной радиотерминал JAVAD HPT 402 предназначен для использования системах сбора телеметрических данных, удаленного управления и мониторинга. Работая в "прозрачном" режиме, цифровой радиомодуль легко встраивается в уже построенные системы без необходимости доработки существующего ПО.

Гибкая программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части, возможна перепрошивка новой версии встроенного ПО модема.

Технические характеристики радиомодуля Javad 402

Модель Javad HPT 402
Диапазон частот 406 - 470 MГц
Шаг разделения каналов 25/20/12.5/6.25 кГц
Скорость передачи данных (шаг 25/20/12.5/6.25 кГц) 9600/7500/4800/2400 кбит/с DBPSK/GMSK 9200/15000/9600/4800 кбит/с – DQPSK/4FSK 28800/22500/14400/7200 кбит/с – D8PSK 38400/30000/19200/9600 кбит/с – D16QAM
Коэффициент передачи системы для DBPSK модуляции (без учета коэффициента усиления антенны) 161 дБ (для шага 25 кГц) 163 дБ (для шага 12.5 кГц) 164 дБ (для шага 6.25 кГц)
Относительная скорость перемещения передатчика и приемника для DBPSK модуляции 75 миль/час/ 120 км/ч
Виды модуляции GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
Номинальное сопротивление 50 Ом
Задержка 60 мс
Режим связи Time Division Duplex (TDD) Time Division Multiple Access (TDMA)
Максимальная дальность 11 миль / 18 км
Ввод/Вывод Последовательный (RS232) до 115200 бит/с
Эксплуатационные параметры
Температура Рабочая –40°С до +60°С Хранения –40°С до +85°С
Пылевлагозащита IP 66
Габаритные размеры 146 x 75 x 44 мм
Вес 488 г
Напряжение питания +9 до +16 В постоянного тока
Потребляемая мощность (средняя) 6 Вт/2 Вт/ 0.05 Вт – Передача/ Прием / Спящий режим
Корпус/Цвет Алюминий / Серебристый/серый
Антенный разъем TNC, 50 Ом
Соответствие стандартам
FCC Part 90
Industry Canada RSS-119
R&TTE ETSI EN 300 113-2 ETSI EN 301 489-5
Характеристики передатчика
Выходная мощность DBPSK/GMSK DQPSK/4FSK D8PSK D16QAM 15 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
15 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
15 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
15 дБм до 33 дБм с шагом 1 дБ (от 32 мВт до 2 Вт)
Точность установки выходной мощности ±1.5 дБ (в нормальных условиях) +2.0 дБ и -3.0 (в экстремальных условиях)
Стабильность несущей частоты ±1.5 ppm температурная нестабильность ±3.0 ppm долговременная нестабильность (в течение года)
Максимальное допустимое отклонение частоты ±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (наведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц Часть §90.210 (C, D, E) для США и Канады 60 dBc для Европы
Подведенная мощность (не более) -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Излучаемая мощность (не более) -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Характеристики приемника
Коэффициент шума 4 дБ
Чувствительность приемника
(Рош 1x10-4, 25 кГц шаг разнесения каналов)
DBPSK
DQPSK
D8PSK
D16QAM
GMSK


-116 дБм 25кГц / -117 дБм 12.5кГц
-115 дБм 25кГц / -116 дБм 12.5кГц
-110 дБм 25кГц / -111 дБм 12.5кГц
-106 дБм 25кГц / -107 дБм 12.5кГц
-113 дБм 25кГц / -114 дБм 12.5кГц
Динамический диапазон -115 to -15 дБм
Максимальный допустимый уровень входного сигнала -10 дБм
Подавление паразитного сигнала ±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (подведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц -8 дБ для шага 25 кГц
-8 дБ для шага 20 кГц
-12 дБ для шага 12.5 кГц
-16 дБ для шага 6.25 кГц
Избирательность по соседнему каналу 70 дБ для шага 25 кГц
70 дБ для шага 20 кГц
60 дБ для шага 12.5 кГц
50 дБ для шага 6.25 кГц
