Джавад HPT135 BT модемное устройство

Гибкая программно-аппаратная архитектура позволяющая наращивать функциональные возможности

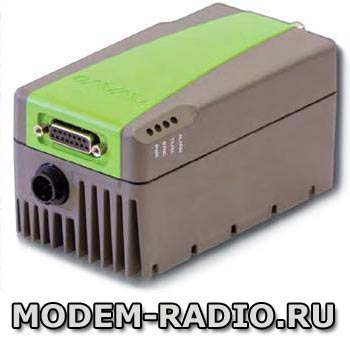

Javad HPT135BT модемное устройство

Модуль индустриальный JAVAD HPT135 BT – это цифровой передатчик, работающий в частотном диапазоне от 138 до 174 МГц и оснащенный USB-портом, технологией BlueTooth. Для передачи данных в приборе могут использоваться следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а так же усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование данных. Радиоприемопередатчик Джавад HPT135 BT обеспечивает радиосвязь со скоростью 38,4 кбит/с по радиоканалу с шагом разделения каналов 25 кГц, 19.2 кбит/с по радиоканалу с шагом 12.5 кГц и 9.6 кбит/с по радиоканалу с шагом 6,25 кГц.

Модемные устройства Джавад HPT 135BT позволяют строить сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево». Достоинствами индустриального модема JAVAD HPT 135BT являются кодирование данных, скачкообразная перестройка частоты, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика. Настройки радиомодема можно изменять с помощью команд, а так же с помощью программного обеспечения AWLaunch.

Для передачи данных модемное устройство использует следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а также усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование. Терминалы дистанционного сбора/передачи информации Javad 135BT программируются, как по частоте, так и по выходной мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, модемы Javad HPT-135BT имеют шаг настройки по мощности до 35 Вт и по частотам в диапазоне от 138 - 174 МГц с шагом от 6,25 до 25 кГц. К другим неоспоримым преимуществам беспроводного радиотерминала Javad HPT135BT можно отнести большое количество дополнительных опций, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции радиомодема.

Высокоскоростные приемо-передающие устройства Джавад HPT135 BT совместимы по протоколам взаимодействия с оборудованием третьих производителей, таких как Pacific Crest, SATEL, Trimble, что позволяет применять радиомодемы JAVAD HPT135 BT ОВЧ диапазона для развития или объединения уже существующих модемных сетей. Гибкая программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части, таким образом возможна перепрошивка новой версии встроенного ПО модема.

Функциональные возможности радиомодуля Javad HPT-135BT

  • Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с
  • Программируемая выходная мощность (320 мВт - 35Вт)
  • Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422
  • Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с шагом 6.25 кГц
  • Оснащен USB-портом и технологией Bluetooth
  • Автоматический поиск и выбор лучшей частоты/канала
  • Максимальная дальность не менее 77 км
  • Усовершенствованный алгоритм помехоустойчивого кодирования (FEC)

Практическая реализация полудуплексного устройства Javad 135BT

Радиоприемопередатчик индустриальный Джавад HPT 135BT предназначен для использования системах сбора телеметрических данных, удаленного управления и контроля. Работая в "прозрачном" режиме, модем легко встраивается в уже построенные системы без необходимости доработки используемого ПО.

Высокопроизводительный и мощный радиотерминал JAVAD HPT 135BT может с успехом применяться в составе ГНСС комплексов и в комплексах по управлению строительной и дорожной техникой, в авиационной промышленности, водном транспорте, сельском хозяйстве, военной промышленности и в системах экологической безопасности.

Технические характеристики промышленного терминала JAVAD HPT135 BT

Модель Javad HPT 135 BT
Диапазон частот 138 - 174 МГц
Шаг разделения каналов 25/12.5/6.25 кГц
Скорость передачи данных (шаг 25 кГц) 9600 кбит/сек – DBPSK/GMSK 19200 кбит/сек – DQPSK/4FSK 28800 кбит/сек – D8PSK 38400 кбит/сек – D16QAM
Скорость передачи данных (шаг 12.5 кГц) 4800 кбит/сек – DBPSK/GMSK 9600 кбит/сек – DQPSK/4FSK 14400 кбит/сек– D8PSK 19200 кбит/сек– D16QAM
Скорость передачи данных (шаг 6.25 кГц) 2400 кбит/сек – DBPSK 4800 кбит/сек – DQPSK 7200 кбит/сек – D8PSK 9600 кбит/сек – D16QAM
Коэффициент передачи системы для DBPSK модуляции (без учета коэффициента усиления антенны) 161 дБ (для шага 25 кГц) 163 дБ (для шага 12.5 кГц) 164 дБ (для шага 6.25 кГц)
Относительная скорость перемещения передатчика и приемника для DBPSK модуляции 120 км/ч
Виды модуляции GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
Волновое сопротивление антенного входа 50 Ом
Задержка 60 мс
Режим связи Time Division Duplex (TDD) Time Division Multiple Access (TDMA)
Максимальная дальность 77 км
Ввод/Вывод Последовательный (RS232) до 115200 бит/с
Эксплуатационные параметры
Температура Рабочая –40°С до +60°С Хранения –40°С до +85°С
Пылевлагозащита IP 66
Габаритные размеры 152 x 84 x 72 мм
Вес 900 г
Напряжение питания +9 до +16 В постоянного тока
Потребляемая мощность (средняя) 120 Вт/ 38 Вт/ 300 мВт – Непрерывная передача/ Передача с коэффициентом заполнения 30% / Спящий режим
Корпус/Цвет Алюминий / Серебристый/серый
Антенный разъем TNC, 50 Ом
Соответствие стандартам
FCC Part 90
Характеристики передатчика
Выходная мощность DBPSK/GMSK DQPSK/4FSK D8PSK D16QAM 25 дБм до 45.44 дБм с шагом 1 дБ (от 320 мВт до 35Вт)
25 дБм до 45.44 дБм с шагом 1 дБ (от 320 мВт до 35Вт)
25 дБм до 40 дБм с шагом 1 дБ (от 320 мВт до 10 Вт)
25 дБм до 37 дБм с шагом 1 дБ (от 320 мВт до 5 Вт)
Точность установки выходной мощности ±1.5 дБ (в нормальных условиях) +2.0 дБ и -3.0 (в экстремальных условиях)
Стабильность несущей частоты ±1.5 ppm температурная нестабильность ±3.0 ppm долговременная нестабильность (в течение года)
Максимальное допустимое отклонение частоты ±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (наведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц Часть §90.210 (C, D, E) для США и Канады 60 dBc для Европы
Подведенная мощность (не более) -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Излучаемая мощность (не более) -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Характеристики приемника
Коэффициент шума 4 дБ
Чувствительность приемника
(Рош 1x10-4, 25 кГц шаг разнесения каналов)
DBPSK
DQPSK
D8PSK
D16QAM
GMSK


-116 дБм 25кГц / -117 дБм 12.5кГц
-115 дБм 25кГц / -116 дБм 12.5кГц
-110 дБм 25кГц / -111 дБм 12.5кГц
-106 дБм 25кГц / -107 дБм 12.5кГц
-113 дБм 25кГц / -114 дБм 12.5кГц
Динамический диапазон -115 to -15 дБм
Максимальный допустимый уровень входного сигнала -10 дБм
Подавление паразитного сигнала ±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (подведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц -8 дБ для шага 25 кГц
-12 дБ для шага 12.5 кГц
-16 дБ для шага 6.25 кГц
Избирательность по соседнему каналу 70 дБ для шага 25 кГц
60 дБ для шага 12.5 кГц
50 дБ для шага 6.25 кГц
