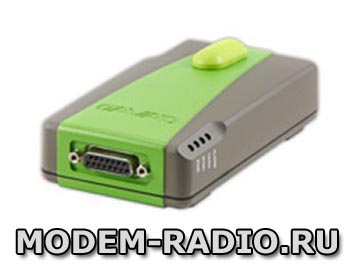

Радиомодем Javad HPT 404 BT – является цифровым УВЧ радио приемопередатчиком,
который работает в частотном диапазоне от 406 до 470 МГц, оснащен
USB-портом, технологией BlueTooth и передатчиком мощностью до 4
Вт. Встроенный GSM/GPRS передатчик позволяет комбинировать УВЧ и
сотовую сеть, повышая результаты работы и увеличивая производительность.
Достоинствами индустриального радиоприемопередатчика Javad HPT404BT
являются кодирование данных, скачкообразная перестройка частоты,
задаваемый пользователем уровень выходной мощности передатчика,
энергосберегающий спящий режим, сканирование частот с целью нахождения
сигнала базового передатчика, USB-порт и встроенный модуль беспроводной
технологии BlueTooth. Настройки
прибора можно изменять с помощью команд, а так же с помощью программного
обеспечения JAVAD GNSS Tracy и ModemVU.
Высокоскоростные терминалы Джавад HPT 404BT позволяют строить
цифровые сети с конфигурацией «точка-точка», «каждый с каждым»,
«звезда» или «дерево».
Функциональные свойства модели JAVAD HPT404 BT
- Последовательный порт, настраиваемый как RS-232, RS-485
или RS-422
- Усовершенствованный алгоритм помехоустойчивого кодирования
(FEC)
- Автоматический поиск и выбор лучшей частоты/канала
- Оснащен USB-портом и технологией BlueTooth
- Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения
каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с
шагом 6.25 кГц.
- Программируемая выходная мощность (320 мВт - 4 Вт)
- Скорость передачи данных через последовательный порт от
9600 до 115200 бит/с
- Максимальная дальность передачи не менее 26 км
Для передачи данных в устройстве приема/передачи данных JAVAD
HPT 404BT используются следующие виды модуляций: GMSK, DBPSK, DQPSK,
4FSK, D8PSK и D16QAM, а так же усовершенствованные алгоритмы помехоустойчивого
кодирования (forward error correction) и скремблирование данных.
Полудуплексный радиомодуль Javad HPT404BT может с успехом применяться
в составе ГНСС комплексов и комплексах по управлению строительной
и дорожной техникой, авиационной промышленности, водном транспорте,
сельском хозяйстве, военной промышленности и в системах экологической
безопасности.
К другим неоспоримым преимуществам беспроводного модема Javad
404BT можно отнести большое количество дополнительных опций, таких
как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного
местоопределения позиции радиомодема.
Цифровой модуль Javad HPT-404BT программируется, как по частоте,
так и по выходной мощности передатчика в зависимости от потребностей
потребителя и локальной радиочастотной обстановки. Например, радиомодем
Javad 404BT дистанционного сбора/передачи информации имеет шаг настройки
по мощности от 0,32 до 4 Вт и по частотам в диапазоне 138 – 174
МГц с шагом от 6,25 до 25 кГц.
Области применения промышленного модема Джавад HPT404 BT
- Диспетчеризация лифтов
- Удаленное управление промышленными технологическими объектами
(подстанциями, компрессорными, электрическими трансформаторами
и газовыми редукторами)
- Системы пожароохранной сигнализации и видеонаблюдение
- Сбор показаний бытовых и промышленных приборов учета
- Системы сбора данных для коммерческого и технологического
учёта электроэнергии, тепловой энергии, газа, воды (ЖКХ)
- Системы технологического контроля и управления (котельные,
водозабор, водопроводы, нефтепроводы, газопроводы, линии электропередачи,
нефтяные и газовые промыслы, шахты, разрезы, железнодорожный
транспорт)
- Системы регулирования общественного транспорта
- Системы телеметрии, телесигнализации, телеуправления
Гибкая программно-аппаратная архитектура позволяет наращивать
функциональные возможности оборудования без модификации его аппаратной
части, возможна перепрошивка новой версии встроенного ПО модема.
Индустриальный радиотерминал JAVAD HPT404 BT UHF диапазона предназначен
для использования системах сбора телеметрических данных, удаленного
управления и мониторинга. Работая в "прозрачном" режиме, радиоприемопередатчик
легко встраивается в уже построенные системы без необходимости доработки
существующего ПО.
Технические характеристики устройства JAVAD HPT 404BT
| Модель
|
Джавад HPT404 BT |
| Диапазон частотт |
406 - 470 МГц (Европа, Россия) |
| 406.1 - 470 МГц (США) |
| 406.1 - 430;450-470 МГц (Канада) |
| Шаг разделения каналов |
25/20/12.5 кГц (Европа, Россия) |
| 25/12.5/6.25 кГц (США, Канада) |
| Скорость передачи данных (шаг 25/20/12.5/6.25
кГц) |
9600/7500/4800/2400 бит/с – DBPSK/GMSK
|
| 19200/15000/9600/4800 бит/с – DQPSK/4FSK
|
| 28800/22500/14400/7200 бит/с – D8PSK
|
| 38400/30000/19200/9600 бит/с – D16QAM
|
| Коэффициент передачи системы для DBPSK модуляции
(без учета коэффициента усиления антенны) |
161 дБ (для шага 25 кГц) |
| 163 дБ (для шага 12.5 кГц) |
| 164 дБ (для шага 6.25
кГц) |
| Относительная скорость перемещения передатчика и приемника
для DBPSK модуляции |
75 миль/час/ 120 км/ч |
| Виды модуляции |
GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
|
| Номинальное сопротивление |
50 Ом |
| Задержка |
60 мс |
| Режим связи |
Time Division Duplex (TDD) Time Division
Multiple Access (TDMA) |
| Максимальная дальность |
49 миль / 77 км |
| Последовательные порты |
Последовательный (RS-232) до 115200 бит/с.
Последовательный порт, настраиваемый как RS-232 и RS-422
или как RS-485 |
| USB |
USB 2.0 (12 Mбит/с) |
| GSM/GPRS модуль (опционально) |
Встроенный GSM/GPRS модуль, GPRS Класс
10 |
| GSM/GPRS антенна (опционально) |
Внешняя |
| Bluetooth |
Bluetooth V2.0 Класс 2, поддержка SPP
Slave и Master |
| Bluetooth-антенна |
Встроенная |
| Эксплуатационные
параметры |
| Температура |
Рабочая –40°С до +60°С Хранения –40°С
до +85°С |
| Пылевлагозащита |
IP 66 |
| Габаритные размеры |
152 мм x 84 мм x 72 мм |
| Вес |
488 г |
| Напряжение питания |
+9 до +16 В постоянного тока |
Потребляемая мощность (средняя):
Непрерывная передача / Передача с коэффициентом заполнения
30% / Спящий режим |
18 Вт / 2 Вт / 0.01 Вт |
| Корпус/Цвет |
Алюминий / JAVAD GNSS зеленый / серый
|
| Антенный разъем |
BNC, 50 Ω |
| Соответствие стандартам |
| FCC |
Part 90 |
| Industry Canada |
RSS-119 |
| R&TTE |
ETSI EN 300 113-2 ETSI EN 301 489-5
|
| Характеристики передатчика |
| Выходная мощность DBPSK/GMSK/DQPSK/4FSK/D8PSK/D16QAM
|
от 15 дБм до 36 дБм с шагом 1 дБм (от
32мВт до 4Вт) |
| Точность установки выходной мощности |
±1.5 дБ (в нормальных условиях) +2.0
дБ и -3.0 (в экстремальных условиях) |
| Стабильность несущей частоты |
±1.5 ppm температурная нестабильность
±3.0 ppm долговременная нестабильность (в течение года)
|
| Максимальное допустимое отклонение частоты |
±1.0 кГц (в нормальных условиях) ±1.5
кГц (в экстремальных условиях) |
| Допустимая мощность сигнала в соседнем канале (наведенная)
25/12.5/6.25 кГц 25/20/12.5 кГц |
Часть §90.210 (C, D, E) для США и Канады
60 dBc для Европы |
| Подведенная мощность (не более) |
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от
1ГГц до 4 ГГц) |
| Излучаемая мощность (не более) |
-36 дБм (от 9 кГц до 1ГГц) -30 дБм (от
1ГГц до 4 ГГц) |
| Характеристики приемника |
| Коэффициент шума |
4 дБ |
Чувствительность приемника
(Рош 1x10-4, 25 кГц шаг разнесения каналов)
DBPSK
DQPSK
D8PSK
D16QAM
GMSK |
-116 дБм 25кГц / -117 дБм 12.5кГц
-115 дБм 25кГц / -116 дБм 12.5кГц
-110 дБм 25кГц / -111 дБм 12.5кГц
-106 дБм 25кГц / -107 дБм 12.5кГц
-113 дБм 25кГц / -114 дБм 12.5кГц |
| Динамический диапазон |
-115 to -15 дБм |
| Максимальный допустимый уровень входного сигнала
|
-10 дБм |
| Подавление паразитного сигнала |
-8 дБ для шага 25 кГц
-8 дБ для шага 20 кГц -12 дБ для шага 12,5 кГц
-16 дБ для шага 6,25 кГц |
| Избирательность по соседнему каналу |
70 дБ для шага 25 кГц
70 дБ для шага 20 кГц
60 дБ для шага 12.5 кГц
50 дБ для шага 6.25 кГц |
|
