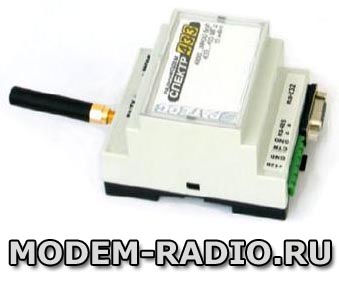

Спектр433 DIN промышленный терминал это конструктивно и функционально
завершенное устройство для передачи данных по радиоканалу. Радиомодем
Спектр 433 ДИН передает в диапазоне частот 433 МГц LPD с выходной
мощностью 10 мВт, что позволяет эксплуатировать без регистрации
в Госсвязьнадзоре. Скорость передачи в эфире составляет: 4800, 9600,
19200, 38400 и 76800 бит/с. Радиотерминал Спектр DIN разработан
для использования системах сбора телеметрических данных, удаленного
управления и контроля. Работая
в "прозрачном" режиме, радиомодем легко встраивается в уже построенные
системы без необходимости доработки существующего ПО.
От аналогичных изделий других фирм LPD радиомодуль Spectr 433
DIN отличается более высокой скоростью в эфире, наличием режима
удаленной конфигурации и высокой надежностью передачи данных благодаря
применению мощных помехоустойчивых кодов и возможности использования
протокола с подтверждением доставки данных. Учитывая невысокую стоимость
и отсутствие необходимости регистрировать выделенную частоту безлицензионный
модем Спектр 433 DIN представляет собой одно из самых недорогих
средств организации сети сбора данных. Высокая скорость обмена в
эфире позволяет применять устройство Спектр433 DIN для передачи
видео и графической информации.
Сфера применения безлицензионного устройства Спектр 433DIN
- Удаленное управление промышленными технологическими объектами
(подстанциями, компрессорными, электрическими трансформаторами
и газовыми редукторами)
- Контроль показаний бытовых и промышленных приборов учета
(счетчиков)
- Системы регулирования общественного транспорта
- Системы пожаро-охранной сигнализации и видеонаблюдение
Промышленный радиомодем Спектр 433 диапазона частот 433 МГц имеет
развитую систему адресации, что дает возможность максимально гибко
использовать его при построении различных конфигураций сетей передачи
данных: точка-точка, точка-много точек, точка-много точек с базовой
станцией и их комбинации.
Функциональные особенности радиотерминала Спектр 433DIN
Режимы работы: (ПРОЗРАЧНЫЙ, ПАКЕТНЫЙ, РЕТРАНСЛЯТОР и др.). Дополнительно
присутствует режим "прямого доступа к радиоэфиру", благодаря чему
пользовательское устройство может использовать для обмена данными
в эфире собственные протоколы, адресацию, кодирование и т.д.
Дальность приема зависит от скорости передачи данных и от характеристик
применяемых совместно с нерегистрируемым терминалом SPEKTR 433 DIN
антенн и может достигать нескольких километров в условиях прямой
видимости. Дальность связи
зависит от различных факторов, основными из которых являются характер
рельефа местности, скорость обмена данными в радиоэфире, выходная
мощность передатчика, усиление используемых антенн, наличием помех
в радиоэфире.
Так при скорости в эфире 38 400 бит/с и мощности 10 мВт можно
рассчитывать на дальность связи в несколько сотен метров с ненаправленными
и до 1-3 км с направленными антеннами в условиях прямой видимости.
При скорости в канале 4 800 бит/с дальность связи при тех же условиях
может достигать нескольких километров.
Дальность радиосвязи можно увеличить благодаря возможности работы
радиомодуля Спектр 433 ДИН в режиме РЕТРАНСЛЯТОРА. Устройство Spectr
433 DIN дистанционного сбора/передачи информации оснащено интерфейсными
портам RS-232 или RS-485 (1 200…115 200 бит/с). Поток данных буферизируется
(общий размер буфера - 32 Кбайт).
Параметры конфигурации модемного устройства Спектр 433
Установки радиомодема SPEKTR 433 DIN задаются программированием
в командном режиме с помощью команд диалогового текстового интерфейса,
подаваемых по последовательному порту, и сохраняемых в энергонезависимой
памяти модема. Для программирования можно использовать любую терминальную
программу, например стандартную в Windows XP HiperTerminal или telemax.exe
из состава Norton Comander. Имеется также возможность удаленного
(по радиоэфиру) программирования параметров.
Беспроводной радиотерминал Спектр 433 ДИН выпускается в исполнении
для монтажа на DIN рейку и в пыле-влагозащитном исполнении со степенью
защиты IP65.
Технические характеристики терминала Спектр 433 DIN
Модель
|
Спектр 433 ДИН |
Диапазон частот |
433,05 ~ 434,79 МГц |
Номинальная мощность передатчика |
10 мВт |
Девиация частоты |
5, 10, 20, 40, 100 кГц |
Тип модуляции выходного сигнала |
FSK |
Скорость обмена данными в эфире |
4800, 9600, 19200, 38400, 76800 бит/с
|
Способы обнаружения и исправления ошибок |
CRC8 на 32 байта
(12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
|
Интерфейс |
RS-232, RS-485 |
Скорость данных по последовательному порту |
1200, 2400, 4800, 7200, 9600, 19200,
38400, 57600, 115200 бит/с |
Формат данных |
8 бит, 1 стоповый бит, 9 бит в режимах:
О, Е, М, S, N |
Режим обмена |
асинхронный |
Режимы работы |
прозрачный
пакетный в сторону DTE
пакетный в сторону DCE
"прямой доступ"
командный
удаленное конфигурирование
смена ПО |
Контроль потока данных |
аппаратный (CTS/RTS), отключаемый
|
Размер внутреннего буфера |
32 Кбайт |
Потребляемый ток |
не более 90 мА (прием)
не более 200 мА (передача) |
Напряжение питания |
от 7 до 15 В |
Диапазон рабочих температур |
от - 40 до + 50 °С |
|
