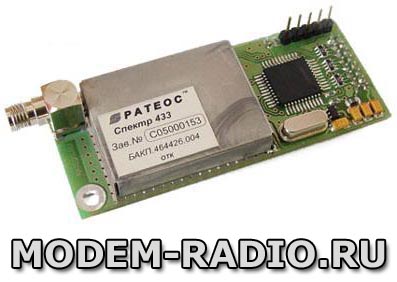

Модемное устройство Spectr 433 ОЕМ работает в безлицензионном
диапазоне частот 433 МГц LPD с выходной мощностью передатчика 10
мВт, что дает возможность использовать без регистрации в Госсвязьнадзоре.
Скорость передачи в эфире составляет: 4800, 9600, 19200, 38400 и
76800 бит/с. Модемная плата Spektr 433 ОЕМ работает в "прозрачном"
режиме легко встраивается в уже построенные системы без необходимости
доработки существующего программного обеспечения. Порты RS232 /

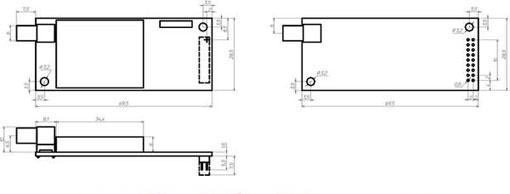

RS485. Размеры 69.5х28.5х12
мм. Принимая во внимание невысокую стоимость и отсутствие необходимости
регистрировать выделенную частоту безлицензионный радиотерминал
Спектр 433 OEM представляет собой самое бюджетное средство организации
сети сбора данных. Высокая скорость обмена в радиоэфире позволяет
применять его для передачи видео и графической информации.
Области применения платы модемной SPEKTR 433 OEM
- Системы регулирования общественного транспорта
- Удаленное управление промышленными технологическими объектами
(подстанциями, компрессорными, электрическими трансформаторами
и газовыми редукторами)
- Сбор показаний бытовых и промышленных приборов учета (счетчиков)
- Системы пожаро-охранной сигнализации и видеонаблюдение
Дальность приема зависит от скорости передачи данных и от характеристик
применяемых совместно с промышленным модулем Спектр-433 ОЕМ антенн
и может достигать нескольких километров в условиях прямой видимости.
Дальность связи зависит от различных факторов, основными из которых
являются характер рельефа местности, скорость данных в радиоэфире,
выходная мощность передатчика, тип используемых антенн, наличием
помех в эфире.
Например при скорости в радиоэфире 38 400 бод и мощности 10 мВт
можно рассчитывать на дальность связи в несколько сотен метров с
ненаправленными и до 1-3 км с направленными антеннами в условиях
прямой видимости. При скорости
в канале 4 800 бод дальность связи при тех же условиях может достигать
нескольких километров.

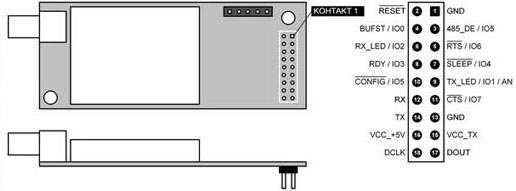

Схема терминала Спектр 433OEM

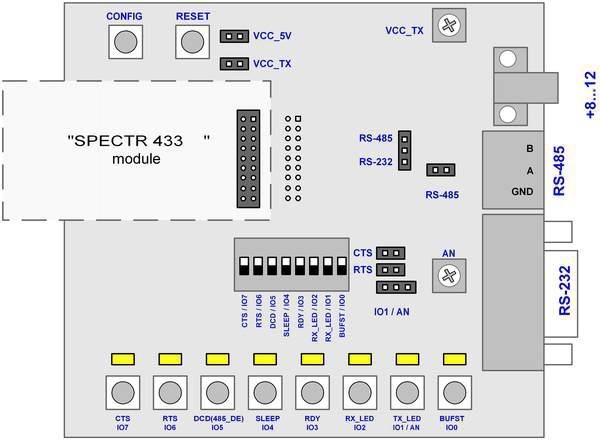

Отладочная плата TEST 433 ОЕМ
Для упрощения процесса отладки устройств с использованием радиомодема
Спектр OEM, а так же для конфигурации параметров и смены версий
ПО удобно использовать специальную отладочную плату TEST 433 ОЕМ
(заказывается отдельно).
Отладочная плата TEST 433 ОЕМ содержит:
- стабилизаторы питания
- преобразователи уровней RS-232 и RS-485
- светодиодные индикаторы, отображающие состояние сигналов
- Кнопки и переключатели, имитирующие внешние сигналы
|
