Радиомодемы СПЕКТР

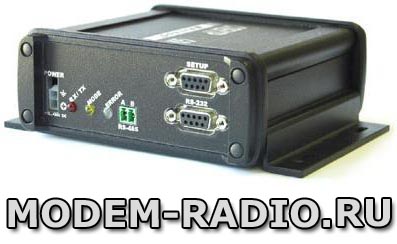

Спектр-9600GM мощный модем

Максимальная дальность может достигать несколько десятков километров в условиях прямой видимости

Spektr 9600GM умощненный безлицензионный радиомодуль

Радиотерминал SPEKTR 9600 GM это конструктивно и функционально законченное устройство для передачи данных по радио. Нерегистрируемый радиомодем Spektr 9600GM работает в UHF диапазоне частот 402-469 MHz, с разбивкой на поддиапазоны 402-406 МГц, 412-427 МГц, 433-447 МГц и 450-469 МГц. Скорость передачи в эфире: 4800, 9600, 14400 и 19200 бод. Выходная мощность передатчика беспроводного модема Спектр 9600GM задается программно и составляет от 0.25 до 3.5 Вт. При соответствующем выборе антенн и их высоком расположении это достаточно для организации связи на расстояние до 10-20 км в условиях прямой видимости и до 5-10 км в городе. В случае необходимости покрытия больших расстояний можно воспользоваться функцией радиомодема работать в качестве ретранслятора.

Мощный модем Spectr 9600GM разработан для использования системах сбора телеметрических данных, удаленного управления и контроля. Работая в "прозрачном" режиме, модем легко встраивается в уже построенные системы без необходимости доработки существующего программного обеспечения.

Область применения умощненного радиомодема SPECTR 9600 ДжиЭм

  • Телеметрия
  • Контроль показаний бытовых и промышленных приборов учета газа, электричества, воды
  • Сбор показаний бытовых и промышленных приборов учета (счетчиков)
  • Отдельностоящий необслуживаемый ретранслятор
  • Системы регулирования общественного транспорта
  • Системы пожаро-охранной сигнализации и видеонаблюдение

Радиомодуль Спектр 9600ГМ имеет развитую систему адресации, что дает возможность максимально гибко использовать его при построении различных конфигураций радиосетей передачи данных: точка-точка, точка-много точек, точка-много точек с базовой станцией и их комбинации.

Функциональные возможности радиотерминала Спектр-9600GM

Режимы работы: (ПРОЗРАЧНЫЙ, ПАКЕТНЫЙ, РЕТРАНСЛЯТОР). Максимальная дальность приема зависит от скорости передачи данных и от характеристик применяемых совместно с модемом антенн и может достигать нескольких десятков километров в условиях прямой видимости. Дальность связи также зависит от различных факторов, основными из которых являются характер рельефа местности, скорость обмена данными в радиоканале, выходная мощность передатчика, усиление используемых антенн, наличие помех в эфире. Дальность радиосвязи можно увеличить благодаря возможности работы терминала Спектр 9600 GM в режиме РЕТРАНСЛЯТОРА.

Умощненный безлицензионный радиомодуль Spectr 9600GM оснащен интерфейсными портам RS-232 или RS-485 (1 200…115 200 бод) с аппаратным управлением потока данных (линии CTS и RTS). Поток данных буферизируется (общий размер буфера - 8 Кбайт). Параметры конфигурации беспроводного устройства СПЕКТР 9600GM задаются программированием при помощи специальной программы, и хранятся в энергонезависимой памяти радиомодема. Имеется также возможность удаленного (по радиоканалу) программирования параметров.

Безлицензионный радиомодем SPEKTR 9600 GM имеет встроенный высокоэффективный (~80% КПД ) преобразователь напряжения с диапазоном входного напряжения от 10 до 50 В. Промышленное модемное устройство SPECTR-9600 GM поставляется в варианте исполнения по степени защиты IP40.

Технические характеристики мощного радиотерминала Спектр 9600GM

Модель SPECTR 9600 ДжиЭм
Диапазон частот 402-406 / 412-427 / 433-447 / 450-469 МГц
Мощность на согласованной нагрузке 50 Ом в рабочем диапазоне частот регулируемая 0.25…3.5 Вт
Шаг сетки частот 25 кГц
Тип модуляции выходного сигнала GFSK
Скорость обмена данными в эфире 4800, 9600, 14400 или 19200 бит/с
Стабильность частоты передатчика в диапазоне рабочих температур не более ±1.0 кГц
Способы обнаружения и исправления ошибок CRC8 на 32 байта
(12,8) код Хэмминга, Рида-Соломона (FEC), перемежение
Интерфейс для связи с DTE RS-232, RS-485
Скорость данных по последовательному порту 1200, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200 бит/с
Чувствительность приемника изделия в нормальных климатических условиях при коэффициенте ошибки на бит (BER) 10-2 и скорости приема 9600 бод не более -115 dBm
Формат данных 5,6,7,8 бит данных, 1 или 2 стоповых бита, четность
Режимы работы прозрачный
пакетный в сторону DTE
пакетный со стороны DTE
удаленное конфигурирование
смена ПО
Контроль потока данных аппаратный (CTS/RTS)
Органы индикации состояние буфера для передачи данных
прием/передача
ошибки (перегрев, сбой синтезатора)
Разъем для подключения антенны TNC - типа ("мама")
Потребляемый ток не более 70 мА (прием)
не более 1,5 А (передача)
Напряжение питания 10...50 В
Диапазон рабочих температур от - 40 до + 50 °С
Габаритные размеры 157x130x48 мм

Комплект поставки беспроводного модуля Спектр-9600GM

  • Спектр 9600 GM радиотерминал - 1 шт
  • Блок питания ES18E12 - 1 шт
  • Разъем TNC T-112B-GGT - 1 шт
  • Разъем N-серии N-112B-GGT - 1 шт
  • Разъем RS-485 - 1 шт
  • Кабель RS-232 - 1 шт
  • Руководство по эксплуатации - 1 шт
Запросить цену и наличие
