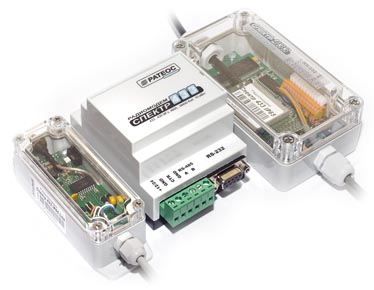

Радиомодем Спектр-433 IP65 Lite предназначен для использования
в различных автоматизированных системах сбора данных и управления
(АСКУЭ, АСУТП, противопожарные и охранные системы и т.д.).
Модемы в исполнении IP65 Lite могут устанавливаться в непосредственной
близости от антенны, что позволяет избежать потерь в длинном высокочастотном
антенном кабеле и увеличить тем самым дальность связи. Для удобства
монтажа радиомодема "Спектр 433" в исполнении IP65 можно заказать
специальный монтажный комплект (пластина и скоба для установки модема
на антенную мачту до 40 мм в диаметре).
Модем СПЕКТР433 IP65 Lite работает в диапазоне частот (433,92+-0,2%)
МГц с выходной мощностью 10 мВт (имеется возможность увеличить мощность
для компенсации потерь в антенном кабеле до 90 мВт).
Для его эксплуатации не требуется получение на работу в полосе частот.
Основной режим работы модема - "прозрачный". В этом режиме модемы
являются радиоудлинителем интерфейсов RS-485 и RS-232 - внешнее
оборудование "не замечает", что работает через модемы. Благодаря
этому практически не имеет значения протокол, по которому работает
внешнее оборудование - модемы легко встраиваются в новые или уже
построенные системы без необходимости доработки программного обеспечения.
Это касается как простых систем с парой объектов (точка-точка),
так и сложных систем с большим количеством объектов (звезда и др.).
Совместно с радиомодемами Spektr 433 IP65 Lite можно использовать
любые антенны диапазона 433 МГц с волновым сопротивлением 50 Ом,
подходящих для различных условий применения: направленных и ненаправленных,
малогабаритных и с креплением на мачту. Для подключения антенны,
радиомодемы оборудованы винтовым ВЧ разъемом типа SMA-M.
Дальность связи, обеспечиваемая радиомодемами, в основном зависит
от условий местности, а также от характеристик и места установки
внешних антенн (в комплект поставки антенны не входят) и может составлять
от сотен метров (промышленные помещения) до 8...10 километров (прямая
видимость). Дальность связи можно увеличить, используя возможность
работы радиомодема в режиме ретранслятора (без потери основных функций).
Рабочая частота модема Spektr433 IP65 Лайт устанавливается пользователем
в диапазоне от 433 до 435 МГц с шагом 1 кГц, что позволяет использовать
группы модемов, работающих на разных частотных каналах - это делает
возможным организацию нескольких независимых систем на одной территории.
Кроме этого, возможность смены рабочей частоты позволяет "уйти"
от помех, создаваемых сторонним оборудованием.
Технические характеристики СПЕКТР-433 IP65 Лайт
Модель
|
СПЕКТР 433 IP65 Лайт |
Диапазон рабочих температур: |
от минус 40 до +50 °С |
Напряжение питания: |
· от +7 до +32 В (кроме исп. DIN/USB);
· +5В (исп. DIN/USB) |
Потребляемая мощность: |
· не более 0,4 Вт (прием)
· не более 1,3 Вт (передача) |
Интерфейсы: |
· RS-232 и RS-485 (исп. DIN и IP65)
· USB и RS-485 (исп.
DIN/USB)
· RS-485 (исп. IP65 Lite) |
Скорость по последовательным портам, бод:
формат данных:
режим обмена:
контроль потока данных: |
2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200
8 бит, 1 стоповый бит, 9 бит в режимах: О, Е, М, S, N
асинхронный
аппаратный (CTS/RTS), отключаемый |
Диапазон частот: |
от 433,05 до 434,79 МГц |
Номинальная мощность передатчика: |
10 мВт |
Девиация частоты: |
5, 10, 20, 40, 100 кГц |
Тип модуляции выходного сигнала:
Скорость обмена данными в эфире, бод: |
FSK
4800, 9600, 19200, 38400, 76800 |
Способы обнаружения и исправления ошибок: |
· CRC8 на 32 байта
· (12,8) код Хэмминга, Рида-Соломона (FEC), перемежение |
Режимы работы: |
· прозрачный
· пакетный в сторону DTE
· пакетный в сторону DCE
· "прямой доступ"
· командный
· удаленное конфигурирование
· смена ПО |
Размер внутреннего буфера: |
· 32 Кбайт (кроме исп. IP65 Lite);
· 1 Кбайт (исп. IP65 Lite) |
|
